Jauge de niveau de carburant 3 fils Suzuki Samurai et SJ413
Remplacez une jauge de réservoir usée ou défectueuse avec cet ensemble jauge de niveau de carburant à 3 fils pour Suzuki Samurai et Suzuki SJ413.
Cette version se distingue par sa configuration :
3 FILS
et par sa préparation spécifique pour le :
VOYANT DE RÉSERVE
Elle est destinée aux véhicules utilisant le montage correspondant et permet de restaurer la mesure du niveau de carburant ainsi que la fonction associée à l'alerte de réserve lorsque le véhicule est équipé de ce système.
Compatibilité
Cette jauge est destinée aux applications compatibles :
- Suzuki Samurai ;
- Suzuki SJ413 ;
- véhicules équipés d'une jauge de réservoir à 3 fils ;
- configurations utilisant le système correspondant pour le voyant de réserve.
Vérification indispensable
Avant commande, contrôlez directement la jauge actuellement installée sur votre véhicule.
Cette référence correspond à une :
JAUGE À 3 FILS
Elle ne doit pas être confondue avec une jauge utilisant une connexion différente.
Les Suzuki Samurai et SJ413 étant des véhicules anciens, certains exemplaires peuvent avoir reçu un autre réservoir, une autre jauge ou différentes modifications au cours de leur vie.

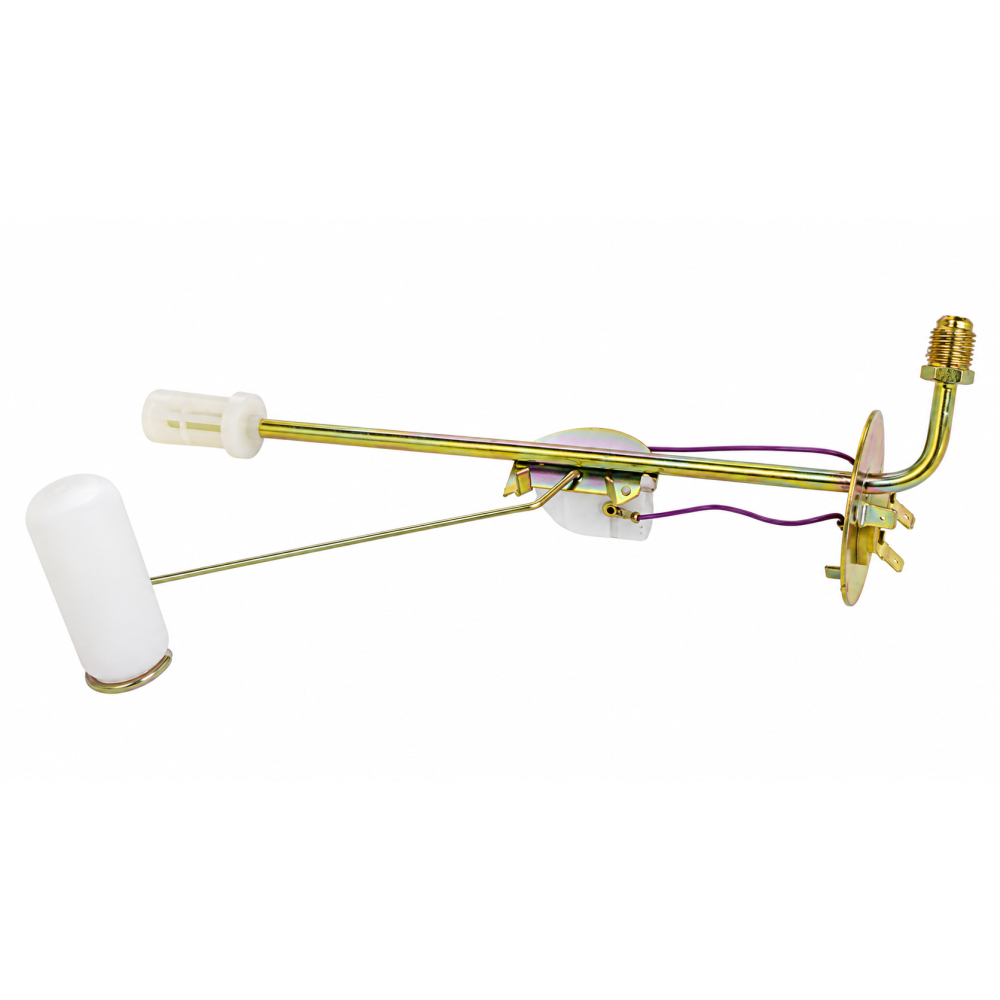

Flotteur de réservoir à 3 fils
La jauge est équipée du mécanisme de flotteur permettant de suivre le niveau de carburant dans le réservoir.
Lorsque le niveau monte ou descend, le flotteur suit la quantité de carburant présente et le système transmet l'information nécessaire à l'indication au tableau de bord.
Cette version possède :
Une connexion à 3 fils
Le troisième fil est associé à la configuration permettant la fonction de voyant de réserve sur les installations compatibles.
Préparée pour le voyant de réserve
L'une des principales particularités de cette jauge est sa préparation pour le :
VOYANT DE FAIBLE NIVEAU DE CARBURANT
Cette fonction permet, lorsque le véhicule et son installation électrique sont compatibles, de disposer d'une alerte supplémentaire lorsque le niveau de carburant devient faible.
Le conducteur dispose ainsi de deux informations :
- indication du niveau de carburant ;
- fonction associée au voyant de réserve.
Cette caractéristique est particulièrement intéressante lors du remplacement d'une jauge d'origine utilisant déjà un système à trois fils.
Pourquoi choisir la bonne jauge ?
Il existe différentes configurations de jauges et de réservoirs sur les Suzuki Samurai et SJ.
Il est donc important de ne pas sélectionner une jauge uniquement en fonction du nom du véhicule.
Avant commande, vérifiez :
- le nombre de fils ;
- le type de connectique ;
- le montage de la jauge ;
- la configuration du réservoir ;
- la présence du voyant de réserve ;
- le montage réellement présent sur votre véhicule.
Cette référence correspond à une jauge 3 fils.
Si votre véhicule utilise un autre système, cette jauge peut ne pas convenir.
Remplacement d'une jauge défectueuse
Avec le temps, le mécanisme de mesure du niveau de carburant peut s'user ou se détériorer.
Une jauge défectueuse peut provoquer différents symptômes :
- indication incorrecte du niveau ;
- aiguille bloquée ;
- niveau restant constamment sur vide ;
- niveau restant constamment sur plein ;
- indication instable ;
- fonctionnement intermittent ;
- voyant de réserve ne fonctionnant plus correctement ;
- flotteur endommagé ;
- mécanisme usé.
Le remplacement de la jauge permet de remettre en état le système lorsque le défaut provient effectivement de cet élément.
Pour Suzuki Samurai
Cette jauge est destinée aux Suzuki Samurai équipés du système à trois fils correspondant.
Elle constitue une solution intéressante pour restaurer le fonctionnement de l'indicateur de carburant d'un Samurai dont la jauge d'origine est usée ou endommagée.
Le Samurai étant très souvent modifié, vérifiez toujours le montage existant avant commande.
Pour Suzuki SJ413
Cette référence convient également aux Suzuki SJ413 utilisant une jauge de niveau de carburant à trois fils compatible.
Elle peut être utilisée dans le cadre :
- d'un entretien ;
- d'une réparation ;
- d'une restauration ;
- du remplacement du réservoir ;
- de la remise en état du circuit de carburant.
Une pièce particulièrement utile en tout-terrain
Sur un 4x4 utilisé en randonnée ou en franchissement, connaître correctement la quantité de carburant disponible est particulièrement important.
Une jauge fonctionnelle permet de mieux anticiper l'autonomie restante.
La présence du système prévu pour le voyant de réserve apporte une information supplémentaire lorsque le niveau devient faible.
Cette fonction est particulièrement appréciable lors :
- des randonnées 4x4 ;
- des sorties tout-terrain ;
- des longs trajets ;
- des voyages ;
- des utilisations dans des zones éloignées des stations-service.
Diagnostic avant remplacement
Une mauvaise indication du niveau de carburant ne signifie pas systématiquement que la jauge est défectueuse.
Avant de remplacer la pièce, il est conseillé de contrôler :
- câblage ;
- connecteurs ;
- alimentation électrique ;
- masses ;
- continuité des fils ;
- indicateur du tableau de bord ;
- fonctionnement du voyant de réserve ;
- état du flotteur ;
- mécanisme de la jauge.
Un diagnostic permet de confirmer l'origine de la panne avant remplacement.
Vérification des 3 fils
Le nombre de fils est un critère essentiel pour cette référence.
Avant commande, inspectez votre jauge actuelle et vérifiez qu'elle possède bien le montage correspondant.
Cette jauge = 3 fils
Ne vous basez pas uniquement sur le modèle ou l'année du véhicule.
Sur un Suzuki Samurai ou SJ413 ancien, le réservoir ou le circuit électrique peut avoir été remplacé ou modifié.
Lors du remplacement du réservoir
Si vous remplacez également le réservoir de carburant, profitez de l'intervention pour contrôler l'ensemble des éléments associés.
Vérifiez notamment :
- compatibilité de la jauge ;
- nombre de fils ;
- connecteurs ;
- flotteur ;
- état du faisceau électrique ;
- raccordements ;
- étanchéité ;
- état général du réservoir.
Le réservoir et la jauge doivent utiliser des systèmes compatibles entre eux.
Installation
Le remplacement de la jauge nécessite une intervention sur le réservoir de carburant.
Avant installation :
- identifiez le montage existant ;
- vérifiez qu'il s'agit bien d'une jauge à 3 fils ;
- comparez l'ancienne et la nouvelle jauge ;
- contrôlez les connexions électriques ;
- vérifiez la zone d'étanchéité ;
- installez correctement la jauge ;
- raccordez les connexions ;
- contrôlez l'indication au tableau de bord ;
- contrôlez la fonction de réserve lorsque la configuration du véhicule le permet ;
- vérifiez soigneusement l'absence de fuite.
Contrôle de l'étanchéité
Toute intervention sur une jauge de réservoir nécessite une attention particulière à l'étanchéité.
Après montage, vérifiez :
- positionnement de la jauge ;
- fixation ;
- portée d'étanchéité ;
- raccordements ;
- absence de fuite ou de suintement.
Une fuite de carburant doit impérativement être corrigée avant utilisation du véhicule.
Sécurité lors du montage
Le carburant et ses vapeurs sont inflammables.
Toute intervention sur le réservoir doit être réalisée dans un environnement adapté, correctement ventilé et éloigné de toute source d'inflammation.
Évitez notamment :
- flammes ;
- étincelles ;
- cigarettes ;
- sources importantes de chaleur ;
- outils pouvant produire des étincelles à proximité des vapeurs de carburant.
Caractéristiques techniques
Produit : jauge de niveau de carburant
Type : jauge avec flotteur
Véhicule : Suzuki
Modèles : Samurai / SJ413
Nombre de fils : 3
Fonction principale : mesure du niveau de carburant
Fonction supplémentaire : préparation pour voyant de réserve
Emplacement : réservoir de carburant
Application : remplacement d'une jauge usée ou défectueuse
Compatibilité : véhicules équipés du montage 3 fils correspondant
Contenu
Le produit comprend :
1 ensemble jauge de niveau de carburant avec flotteur
Configuration :
3 FILS
Avec :
PRÉPARATION POUR VOYANT DE RÉSERVE
Avantages de la version 3 fils
Cette configuration permet de disposer du système adapté aux véhicules utilisant une jauge avec fonction de réserve.
Elle permet ainsi de restaurer :
- l'information de niveau de carburant ;
- la fonction associée au faible niveau de carburant ;
- le fonctionnement du système d'origine lorsque l'installation du véhicule est compatible.
Points forts
✅ Jauge de niveau de carburant
✅ Flotteur de réservoir
✅ Configuration 3 fils
✅ Préparée pour le voyant de réserve
✅ Pour Suzuki Samurai
✅ Pour Suzuki SJ413
✅ Pièce de remplacement
✅ Idéale pour restauration
✅ Permet de restaurer l'indication du niveau de carburant
✅ Adaptée aux véhicules équipés du système correspondant
À vérifier impérativement avant commande
1. Modèle
Suzuki Samurai ou SJ413 compatible.
2. Nombre de fils
Votre montage doit correspondre à une :
JAUGE 3 FILS
3. Voyant de réserve
Vérifiez la configuration électrique de votre véhicule si vous souhaitez conserver ou restaurer la fonction du voyant de réserve.
4. Réservoir
Assurez-vous que le réservoir installé sur votre véhicule correspond au montage de cette jauge.
5. Véhicules modifiés
Si le réservoir, le moteur ou le circuit de carburant a été modifié, comparez impérativement la pièce avec le montage existant.
Attention
⚠️ Version à 3 fils.
⚠️ Vérifiez le nombre de fils avant commande.
⚠️ Préparée pour le voyant de réserve.
⚠️ La compatibilité de la fonction réserve dépend également du câblage et de l'équipement du véhicule.
⚠️ Sur un véhicule ancien ou modifié, contrôlez toujours le montage réellement présent.
Jauge 3 fils Suzuki Samurai SJ413 : retrouvez une indication fiable du carburant
Cette jauge de niveau de carburant à trois fils pour Suzuki Samurai et SJ413 constitue une solution de remplacement pour restaurer le fonctionnement de l'indicateur de carburant sur un véhicule compatible.
Grâce à sa configuration 3 fils déjà préparée pour le voyant de réserve, elle est particulièrement adaptée aux Samurai et SJ413 utilisant ce système.
Une pièce utile pour l'entretien, la réparation ou la restauration de votre Suzuki 4x4.
Avant commande, vérifiez impérativement que votre véhicule utilise bien une jauge à trois fils et le montage correspondant.
