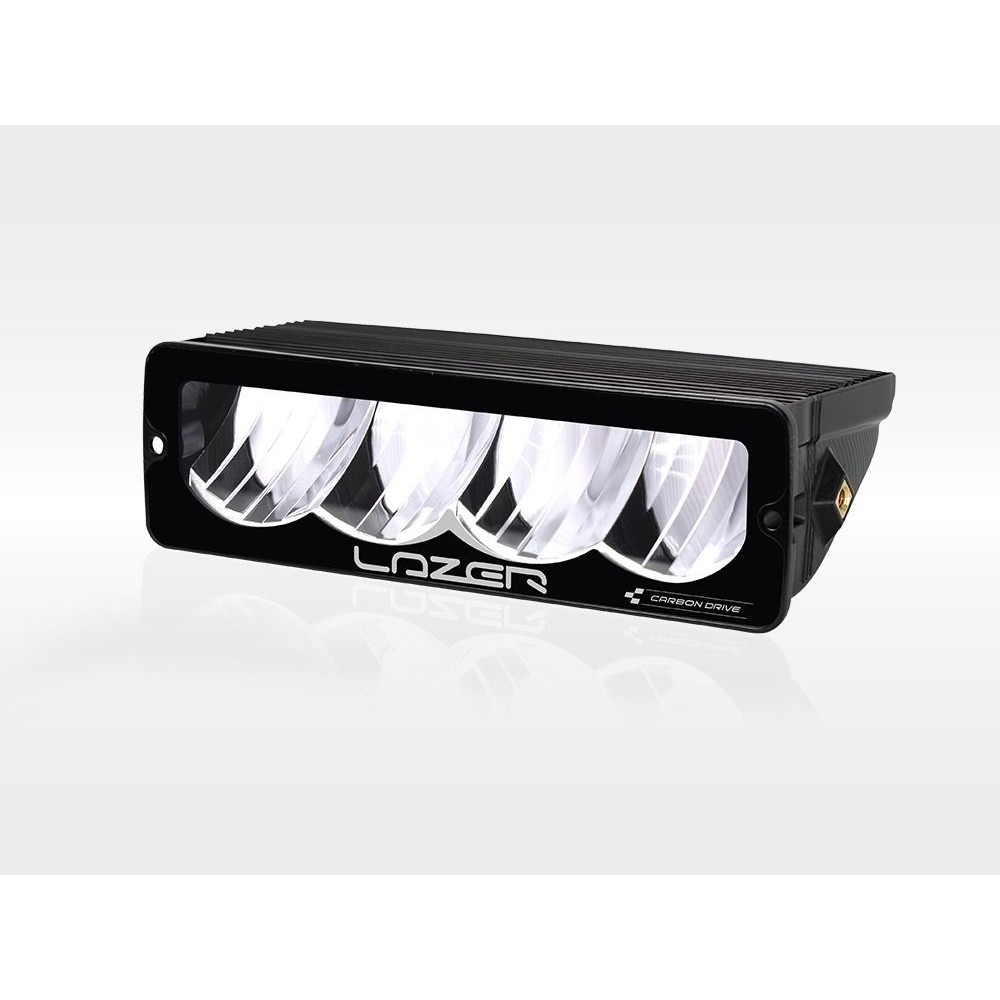

Lazer Lamps Carbon-4 Drive Gen3 – Projecteur LED Motorsport 6 240 lumens – Faisceau large 60° – 374 mètres

LAZER LAMPS CARBON-4 DRIVE 3ÈME GÉNÉRATION – 24 LED – 56 W – 5 000 K – 355 G – IP68 – ÉCLAIRAGE RALLYE ET TOUT-TERRAIN

Carbon-4 Drive Gen3 : la puissance lumineuse associée à un faisceau large

Le Lazer Lamps Carbon-4 Drive Gen3 appartient à la troisième génération de la gamme Carbon Series, développée pour répondre aux exigences du sport automobile professionnel.

Conçu et fabriqué en Grande-Bretagne, ce projecteur LED bénéficie des évolutions techniques apportées par Lazer Lamps après plusieurs années de développement et d'essais en rallye, sur circuit et en compétition tout-terrain.

Il se distingue par son faisceau Drive de 60°, qui privilégie une répartition lumineuse large et homogène.

Cette caractéristique le rend particulièrement intéressant pour les pilotes recherchant une visibilité étendue sur les pistes, dans les virages et sur les zones situées de part et d'autre de la trajectoire.

Avec 6 240 lumens, une puissance de 56 W, une portée de 374 mètres à 1 lux et un poids de seulement 355 grammes, il combine performances lumineuses et conception ultralégère.

Faisceau Drive 60° : une visibilité élargie

La principale caractéristique du Carbon-4 Drive Gen3 est sa distribution lumineuse.

Contrairement à un projecteur Spot, dont le faisceau privilégie la concentration de lumière à longue distance, le Carbon-4 Drive diffuse la lumière sur un angle horizontal de 60°.

Cette conception permet d'éclairer une zone plus large devant le véhicule.

Ses avantages en compétition :

• Meilleure couverture des abords de la piste.

• Visibilité latérale accrue.

• Éclairage des virages et changements de trajectoire.

• Repérage des obstacles sur les côtés.

• Répartition lumineuse adaptée aux parcours sinueux.

Le faisceau Drive constitue donc une solution particulièrement intéressante lorsque la largeur d'éclairage est prioritaire par rapport à la portée maximale.

Une portée de 374 mètres à 1 lux

Le fabricant annonce une portée de 374 mètres à 1 lux pour un Carbon-4 Drive Gen3 en mode principal.

Cette valeur correspond à un projecteur utilisé seul.

Performances photométriques du mode principal :

Ces mesures permettent de caractériser la répartition lumineuse du projecteur.

Elles ne doivent pas être interprétées comme une distance garantie de détection de tous les obstacles.

6 240 lumens grâce à 24 LED haute intensité

Le Carbon-4 Drive Gen3 utilise 24 LED haute intensité.

L'architecture comprend 12 LED dédiées au fonctionnement principal et 12 LED associées au mode secondaire.

En mode principal, le projecteur développe un flux lumineux brut de 6 240 lumens.

Le fabricant indique également un flux de 3 673 lumens dans le champ visuel du conducteur.

Cette seconde mesure permet de mieux caractériser la quantité de lumière dirigée dans la zone de vision définie par Lazer Lamps.

Température de couleur de 5 000 K

Le Carbon-4 Drive Gen3 produit une lumière blanche de 5 000 kelvins.

Cette température de couleur a été sélectionnée pour favoriser la netteté et la définition visuelle.

Elle est particulièrement adaptée aux situations où le pilote doit distinguer rapidement les variations de terrain, les obstacles et les changements de trajectoire.

L'objectif est de proposer une lumière efficace sans privilégier une teinte excessivement bleutée.

Deux modes d'éclairage

Le Carbon-4 Drive Gen3 dispose de deux niveaux de fonctionnement.

Mode principal :

• Flux lumineux : 6 240 lumens.

• Puissance : 56 W.

• Portée à 1 lux : 374 mètres.

• Faisceau : 60°.

Mode secondaire à puissance réduite :

• Flux lumineux : 1 384 lumens.

• Puissance : 14 W.

• Portée à 1 lux : 187 mètres.

• Faisceau : 60°.

Le mode secondaire permet de diminuer la puissance lumineuse lorsque les conditions ne nécessitent pas l'éclairage maximal.

Il s'accompagne également d'un abaissement d'environ 4° de la distribution lumineuse, selon le fabricant.

Un mode secondaire adapté à la poussière et au brouillard

En rallye-raid et en compétition tout-terrain, la visibilité peut être fortement dégradée par la poussière, le brouillard ou la neige.

Dans ces conditions, un éclairage trop puissant peut provoquer des réflexions lumineuses gênantes.

Le Carbon-4 Drive Gen3 permet de réduire la puissance et d'abaisser légèrement le faisceau.

Cette fonctionnalité peut améliorer le confort visuel dans certaines situations.

Elle ne constitue toutefois pas une homologation en tant que feu antibrouillard routier.

Technologie PWM : un pilotage avancé

Le Carbon-4 Drive Gen3 peut être piloté à l'aide d'un signal PWM, pour Pulse Width Modulation.

Cette fonction est destinée aux installations électriques de compétition capables de gérer des commandes spécifiques.

Le fabricant indique qu'une gestion PWM adaptée peut permettre d'augmenter le flux lumineux total jusqu'à 120 % de la valeur nominale.

Cette possibilité dépend du système de commande et des conditions d'utilisation.

Elle nécessite une installation conforme aux recommandations techniques Lazer Lamps.

Boîtier composite PC-ABS haute résistance

La gamme Carbon utilise un matériau composite PC-ABS haute résistance.

Ce choix contribue à limiter le poids tout en conservant une construction adaptée aux contraintes rencontrées en compétition.

Le Carbon-4 Drive Gen3 pèse seulement 355 grammes.

Cette faible masse constitue un avantage pour les installations comportant plusieurs projecteurs.

Elle peut également faciliter l'intégration sur des supports de compétition lorsque le poids total des équipements doit être maîtrisé.

Un design compact et aérodynamique

Le Carbon-4 Drive Gen3 adopte un profil bas et une conception bord à bord.

Cette architecture vise à limiter l'encombrement et à améliorer l'intégration du projecteur.

Elle convient particulièrement aux montages spécifiques sur véhicules de rallye, de course et de compétition tout-terrain.

L'effet aérodynamique réel dépend de la position et de la configuration de l'installation.

Gestion thermique optimisée

Le projecteur bénéficie d'un dissipateur thermique développé avec des méthodes de conception assistée par ordinateur.

Ce dissipateur est optimisé pour maintenir les performances lumineuses avec un flux d'air minimal.

Le Carbon-4 Drive Gen3 dispose également d'une régulation électronique dynamique.

Cette technologie permet d'adapter la puissance lumineuse lorsque les conditions thermiques deviennent défavorables.

Elle contribue à préserver les composants électroniques et à maintenir la fiabilité de l'éclairage.

Optiques métallisées sous vide

Lazer Lamps utilise des optiques métallisées sous vide afin d'exploiter efficacement la lumière produite par les LED.

Ces optiques contribuent à diriger le flux lumineux vers les zones utiles du faisceau.

Dans la version Drive, elles sont configurées pour obtenir une distribution horizontale de 60°.

Le résultat est un éclairage privilégiant la couverture latérale plutôt que la portée maximale.

Lentille en polycarbonate

Le Carbon-4 Drive Gen3 bénéficie d'une lentille en polycarbonate résistante aux impacts.

Ce matériau est particulièrement adapté aux équipements exposés aux contraintes des environnements tout-terrain.

Il contribue à protéger les composants optiques.

Un nettoyage régulier est recommandé pour préserver la qualité de l'éclairage.

Protection IP68

Le projecteur possède un indice de protection IP68.

Cette classification indique une protection contre les poussières et contre l'immersion selon les conditions définies par le fabricant.

Elle constitue une caractéristique intéressante pour les utilisations exposées à l'eau, à la boue et aux projections.

Les limites précises d'immersion doivent respecter les prescriptions Lazer Lamps.

Alimentation 10 à 32 V DC

Le Carbon-4 Drive Gen3 fonctionne avec une tension d'alimentation comprise entre 10 et 32 volts en courant continu.

Cette plage permet une intégration sur différentes architectures électriques automobiles, sous réserve d'un câblage adapté.

Données électriques :

• Tension : 10–32 V DC.

• Puissance principale : 56 W.

• Puissance secondaire : 14 W.

• Courant de crête annoncé à 11 V : 3,9 A.

• Consommation annoncée à 14,4 V : 5,25 A en mode principal.

• Connecteur : Deutsch DT04-4P.

Les protections électriques doivent être choisies selon les prescriptions du fabricant.

Connecteur Deutsch DT04-4P

Le Carbon-4 Drive Gen3 intègre un connecteur Deutsch DT04-4P.

Les contacts sont annoncés plaqués or.

Le fabricant précise qu'un connecteur côté véhicule avec une longueur de câble de 300 mm accompagne chaque projecteur.

Des faisceaux de câblage compatibles sont proposés séparément.

Fixation latérale ou frontale

Le Carbon-4 Drive Gen3 existe avec différentes possibilités de fixation.

Fixation latérale :

• Référence : 00C4-DRIVE-G3-SFIX.

• Configuration présentée sur la fiche produit officielle.

Fixation frontale :

• Variante disponible sur commande spéciale auprès du fabricant.

Le choix de la fixation dépend de la structure du véhicule et de l'emplacement prévu.

Il convient de vérifier les dimensions et les dégagements avant installation.

Un éclairage pour le rallye et la compétition tout-terrain

Le Carbon-4 Drive Gen3 est destiné aux environnements où un éclairage performant et une faible masse constituent des critères importants.

Applications possibles :

• Rallye automobile.

• Rallye-raid.

• Compétition tout-terrain.

• Course sur circuit.

• Véhicules de compétition.

• Préparations Motorsport.

• Épreuves nocturnes sur terrain privé ou fermé à la circulation.

Son faisceau large de 60° est particulièrement intéressant sur les parcours techniques comportant des virages et des changements de direction.

Carbon-4 Drive ou Carbon-4 Spot ?

Lazer Lamps propose deux versions du Carbon-4 Gen3.

Choisir le Carbon-4 Drive lorsque la priorité est d'éclairer une zone étendue devant et sur les côtés du véhicule.

Choisir le Carbon-4 Spot lorsque la priorité est de concentrer davantage la lumière vers l'avant pour obtenir une portée supérieure.

Les deux distributions peuvent répondre à des besoins complémentaires dans une installation de compétition, sous réserve d'un montage adapté.

Homologation et utilisation sur route

Le Carbon-4 Drive Gen3 est présenté comme un projecteur destiné au sport automobile.

La fiche fabricant consultée ne mentionne pas d'homologation routière ECE pour cette version.

Il ne doit donc pas être considéré comme automatiquement homologué pour une utilisation sur route ouverte.

Son installation et son utilisation doivent respecter la réglementation applicable.

Contenu du produit

Le contenu annoncé par Lazer Lamps comprend :

• 1 projecteur LED Carbon-4 Drive Gen3.

• 1 notice d'installation.

Le fabricant mentionne également la fourniture d'un connecteur côté véhicule et d'un câble de 300 mm.

Les kits de câblage complets, supports supplémentaires et caches de lentille sont à sélectionner séparément selon les besoins.

Caractéristiques techniques récapitulatives

Pourquoi choisir le Lazer Lamps Carbon-4 Drive Gen3 ?

Le Lazer Lamps Carbon-4 Drive Gen3 est une solution d'éclairage particulièrement intéressante pour les pilotes recherchant une répartition lumineuse large, une forte puissance et un poids minimal.

Son faisceau de 60° permet de privilégier la visibilité latérale, tandis que ses 6 240 lumens offrent un éclairage puissant.

Sa conception composite ultralégère de 355 grammes, sa protection IP68 et ses modes d'éclairage commutables en font un équipement destiné aux utilisations Motorsport exigeantes.

Chez Kayman Off Road, distributeur Lazer Lamps en France, nous proposons des solutions d'éclairage LED pour le rallye, le raid, la compétition et les préparations tout-terrain.

LAZER LAMPS CARBON-4 DRIVE GEN3 : UN FAISCEAU LARGE DE 60°, 6 240 LUMENS ET SEULEMENT 355 GRAMMES POUR UNE VISIBILITÉ OPTIMISÉE EN COMPÉTITION !
