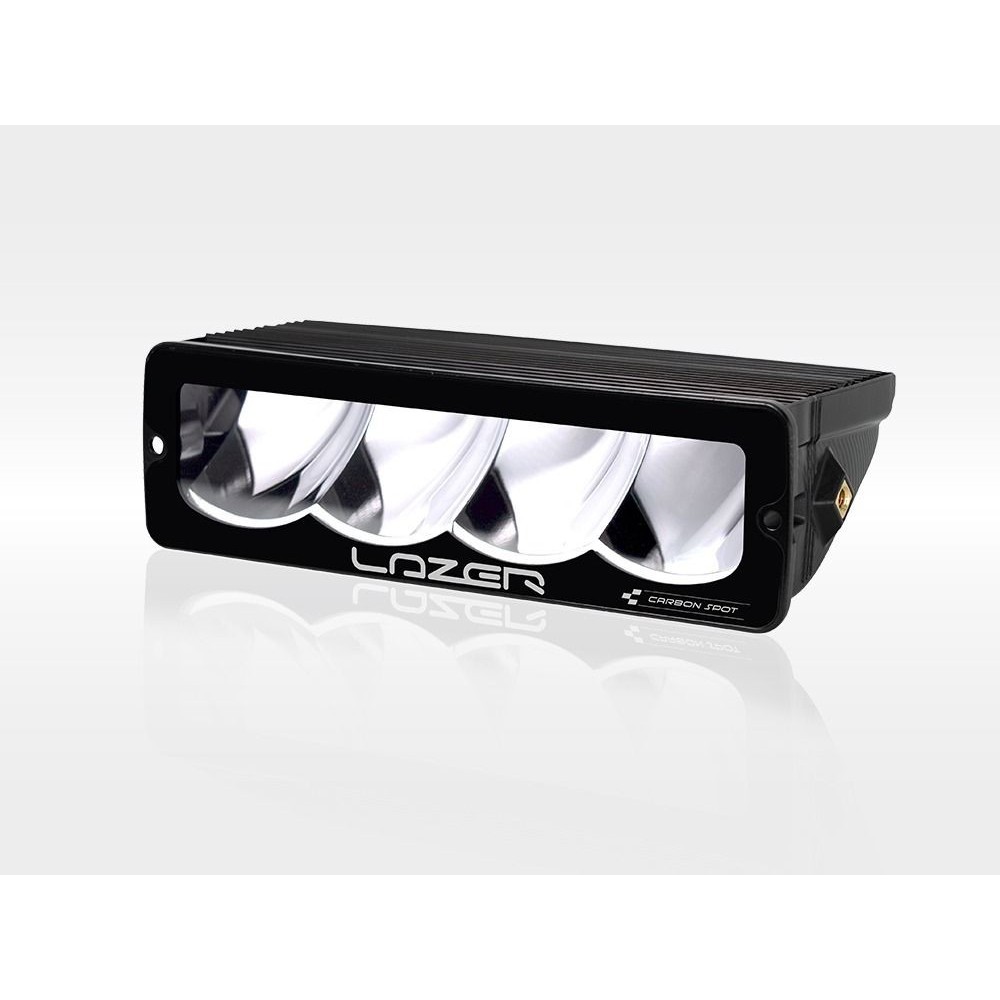

Lazer Lamps Carbon-4 Spot Gen3 – Projecteur LED Motorsport 6 240 lumens, 56 W, portée 675 mètres

PROJECTEUR LED LAZER LAMPS CARBON-4 SPOT 3ÈME GÉNÉRATION – 24 LED – FAISCEAU LONGUE PORTÉE 32° – 5 000 K – 355 G – IP68

L'éclairage LED haute performance conçu pour la compétition

Le Lazer Lamps Carbon-4 Spot Gen3 représente la troisième génération de projecteurs LED de la gamme Carbon, développée pour répondre aux exigences du sport automobile professionnel.

Fruit de plusieurs années de développement et d'essais en rallye, en compétition sur circuit et en tout-terrain, ce projecteur associe des performances lumineuses élevées à une construction particulièrement légère.

Son objectif : offrir un éclairage longue portée performant tout en limitant le poids et l'encombrement des équipements installés sur le véhicule.

Avec une puissance de 56 W, un flux lumineux brut de 6 240 lumens, une portée de 675 mètres à 1 lux et un poids de seulement 355 grammes, le Carbon-4 Spot Gen3 s'adresse aux utilisateurs recherchant un équipement d'éclairage destiné aux environnements exigeants.

Sa conception intègre également plusieurs innovations : modes d'éclairage commutables, électronique de régulation thermique, optiques métallisées et possibilité de pilotage par signal PWM.

Un faisceau Spot longue portée de 675 mètres

Le Carbon-4 Spot Gen3 est équipé d'une optique spécifique destinée à privilégier la portée lumineuse.

Le fabricant annonce une distance de 675 mètres à 1 lux, pour un angle horizontal de faisceau de 32°.

Cette configuration permet de concentrer l'éclairage vers l'avant du véhicule tout en conservant une diffusion latérale adaptée aux applications de compétition.

Performances du faisceau Spot en mode principal :

• Portée à 0,25 lux : 1 349 mètres.

• Portée à 0,5 lux : 954 mètres.

• Portée à 1 lux : 675 mètres.

• Portée à 3 lux : 389 mètres.

• Angle horizontal : 32°.

Ces mesures correspondent à un projecteur Carbon-4 Spot Gen3.

La portée à 1 lux représente une mesure photométrique normalisée du niveau d'éclairement, et non une garantie de distance de perception de tous les obstacles.

Spot ou Drive : quelle différence ?

La gamme Carbon-4 Gen3 existe avec deux distributions lumineuses distinctes.

Carbon-4 Spot Gen3

Le faisceau Spot privilégie la portée avec un angle horizontal de 32° et une distance de 675 mètres à 1 lux en mode principal.

Il convient particulièrement aux applications nécessitant une bonne visibilité à longue distance.

Carbon-4 Drive Gen3

La version Drive propose une répartition lumineuse plus large, avec un angle horizontal annoncé de 60°.

Sa portée à 1 lux est de 374 mètres selon le fabricant.

Le choix dépend de l'utilisation, du terrain et de la répartition lumineuse recherchée.

Cette fiche concerne exclusivement la version Carbon-4 Spot Gen3.

24 LED haute intensité

Le projecteur Carbon-4 Spot Gen3 intègre 24 LED haute intensité.

La conception comprend :

• 12 LED dédiées au mode principal.

• 12 LED dédiées au mode secondaire.

L'architecture électronique permet d'adapter le fonctionnement du projecteur aux différents modes d'éclairage.

Le flux lumineux brut annoncé atteint 6 240 lumens en mode principal.

La température de couleur de 5 000 kelvins a été sélectionnée pour favoriser la perception des détails et la définition visuelle.

Un éclairage à 5 000 K

La température de couleur influence la perception de l'environnement éclairé.

Avec ses 5 000 K, le Carbon-4 Spot Gen3 produit une lumière blanche adaptée aux besoins de visibilité des pilotes.

Cette température de couleur est particulièrement intéressante pour distinguer les variations de relief et les éléments présents sur les pistes.

Elle accompagne les performances optiques du projecteur sans rechercher une lumière artificiellement bleutée.

Deux modes d'éclairage pour adapter la visibilité

Le Carbon-4 Spot Gen3 propose un fonctionnement principal et un mode secondaire à puissance réduite.

Cette fonctionnalité constitue l'une des innovations de la troisième génération.

Mode principal :

• Flux lumineux brut : 6 240 lumens.

• Puissance : 56 W.

• Portée à 1 lux : 675 mètres.

Mode secondaire :

• Flux lumineux brut : 1 384 lumens.

• Puissance : 14 W.

• Portée à 1 lux : 337 mètres.

Le mode secondaire permet de diminuer la quantité de lumière projetée et de modifier légèrement l'orientation du faisceau.

Le fabricant indique un abaissement d'environ 4° de la distribution lumineuse dans ce mode.

Cette fonction est particulièrement intéressante dans certaines situations de compétition où un éclairage très puissant peut produire des reflets gênants.

Un mode adapté à la poussière, au brouillard et à la neige

En rallye ou en course tout-terrain, les conditions de visibilité peuvent changer rapidement.

La poussière soulevée par les véhicules, le brouillard ou les précipitations peuvent provoquer une réflexion importante de la lumière.

Dans ces situations, une puissance lumineuse maximale n'est pas toujours la solution la plus confortable.

Le mode secondaire du Carbon-4 Spot Gen3 permet de réduire l'intensité lumineuse et d'abaisser légèrement le faisceau.

Cette fonctionnalité peut aider le pilote à limiter certains phénomènes d'éblouissement.

Elle ne transforme toutefois pas le projecteur en feu antibrouillard homologué.

Pilotage PWM : des possibilités supplémentaires pour la compétition

Le Carbon-4 Spot Gen3 peut également être utilisé avec un signal de commande PWM, pour Pulse Width Modulation.

Cette technologie permet de piloter le fonctionnement électronique du projecteur selon une stratégie de commande adaptée.

Le fabricant indique que certaines configurations PWM peuvent permettre d'augmenter le flux lumineux total jusqu'à 120 % de la valeur nominale.

Cette possibilité s'adresse particulièrement aux équipes de compétition disposant d'une installation électrique adaptée.

Elle nécessite de respecter les prescriptions techniques du fabricant.

Le mode PWM ne doit pas être assimilé à une fonction automatiquement disponible avec un simple interrupteur standard.

Un boîtier composite ultraléger

Le poids constitue un critère important dans la préparation d'un véhicule de compétition.

Le Carbon-4 Spot Gen3 pèse seulement 355 grammes par projecteur.

Ce résultat repose notamment sur une conception utilisant un matériau composite haute résistance.

La gamme Carbon bénéficie d'une architecture développée pour limiter la masse tout en conservant une structure adaptée aux contraintes d'utilisation.

Avantages de cette conception :

• Poids particulièrement réduit.

• Encombrement limité.

• Adaptation aux supports de compétition.

• Construction composite haute résistance.

• Profil bas favorisant l'intégration aérodynamique.

Le faible poids peut être particulièrement intéressant pour les installations comportant plusieurs projecteurs.

Une conception pensée pour l'aérodynamique

Le Carbon-4 Gen3 adopte un design compact, avec un profil bas et une conception bord à bord.

Cette architecture contribue à limiter l'encombrement des projecteurs.

Elle facilite leur intégration dans différentes configurations de montage, notamment sur des supports spécifiques destinés aux véhicules de compétition.

L'intérêt aérodynamique réel dépend de la position du projecteur et de l'installation complète.

Gestion thermique avancée

Les LED haute performance produisent de la chaleur pendant leur fonctionnement.

Pour maintenir les performances lumineuses, cette chaleur doit être évacuée efficacement.

Le Carbon-4 Spot Gen3 intègre un dissipateur thermique optimisé par CAE, une méthode de conception assistée par ordinateur.

Selon Lazer Lamps, ce système nécessite un flux d'air minimal pour maintenir la puissance lumineuse nominale dans les conditions prévues.

Le projecteur dispose également d'une modulation dynamique de l'alimentation.

Cette régulation permet d'adapter le fonctionnement de l'éclairage lorsque les conditions thermiques deviennent particulièrement exigeantes.

L'objectif est de préserver les composants électroniques et de favoriser leur durabilité.

Optiques métallisées haute performance

Lazer Lamps utilise des optiques métallisées sous vide pour exploiter efficacement la lumière produite par les LED.

Cette technologie vise à diriger le flux lumineux vers les zones utiles du faisceau.

L'association entre les LED, les optiques et l'électronique permet d'obtenir une distribution lumineuse adaptée à la version Spot.

Le fabricant annonce un flux lumineux dans le champ visuel du conducteur de 3 679 lumens en mode principal.

Cette valeur est distincte du flux lumineux brut total de 6 240 lumens.

Lentille en polycarbonate

Le Carbon-4 Spot Gen3 bénéficie d'une lentille en polycarbonate.

Ce matériau est apprécié pour sa résistance aux impacts et son utilisation dans les équipements automobiles.

Le fabricant présente cette lentille comme particulièrement résistante aux chocs.

Elle est destinée à supporter les contraintes rencontrées lors des utilisations exigeantes.

Comme pour tout équipement d'éclairage, il convient de vérifier régulièrement l'état de la lentille et de nettoyer les salissures susceptibles de diminuer les performances.

Protection IP68

Le projecteur bénéficie d'un indice de protection IP68.

Cette classification indique une protection contre la pénétration des poussières et contre l'immersion dans les conditions définies par le fabricant.

Elle constitue un avantage pour les applications exposées à l'eau, à la boue et aux projections.

L'indice IP68 ne signifie toutefois pas que toutes les conditions d'immersion ou de nettoyage sous pression sont autorisées sans restriction.

Alimentation électrique de 10 à 32 V

Le Carbon-4 Spot Gen3 fonctionne avec une tension d'alimentation comprise entre 10 et 32 V en courant continu.

Cette plage permet d'envisager son utilisation sur différentes architectures électriques automobiles, sous réserve d'un câblage adapté.

Caractéristiques électriques annoncées :

• Tension : 10–32 V DC.

• Puissance principale : 56 W.

• Puissance secondaire : 14 W.

• Connecteur : Deutsch DT04-4P.

• Durée de vie nominale des LED : 50 000 heures.

Le choix du câblage, des protections électriques et du système de commande doit respecter les recommandations Lazer Lamps.

Connecteur Deutsch DT04-4P

Le Carbon-4 Spot Gen3 dispose d'un connecteur Deutsch DT04-4P intégré.

Ce type de connecteur est utilisé dans différentes applications automobiles et industrielles.

Le fabricant précise que les contacts sont plaqués or.

Chaque projecteur est également annoncé avec un connecteur côté véhicule et une longueur de câble de 300 mm.

Des kits de câblage compatibles sont proposés séparément.

Plusieurs possibilités de fixation

Lazer Lamps propose des variantes du Carbon-4 Gen3 permettant une fixation latérale ou frontale.

Ces configurations facilitent l'intégration du projecteur sur différents véhicules.

La version à fixation latérale est notamment proposée sous la référence 00C4-SPOT-G3-SFIX.

La version à fixation frontale est annoncée sur commande spéciale par le fabricant.

Le choix de la fixation doit être réalisé en fonction de l'emplacement prévu et de la structure du support.

Les dimensions et les dégagements doivent être vérifiés avant installation.

Un projecteur destiné au rallye et au sport automobile

Le Carbon-4 Spot Gen3 est particulièrement adapté aux environnements de compétition où la visibilité à longue distance joue un rôle important.

Applications possibles :

• Rallye automobile.

• Rallye-raid.

• Compétitions tout-terrain.

• Courses sur circuit.

• Véhicules de compétition.

• Préparations spécifiques pour les épreuves nocturnes.

Sa faible masse peut présenter un intérêt pour les véhicules équipés de plusieurs projecteurs additionnels.

Son faisceau Spot permet de privilégier l'éclairage vers l'avant.

La configuration finale doit être adaptée aux besoins du pilote et aux règlements de l'épreuve.

Homologation et utilisation routière

Le Carbon-4 Spot Gen3 est présenté par Lazer Lamps comme un projecteur destiné au sport automobile.

La fiche fabricant consultée ne confirme pas d'homologation routière ECE pour cette version.

Il ne faut donc pas considérer ce projecteur comme automatiquement autorisé en tant que feu de route additionnel sur voie publique.

Son utilisation doit respecter les exigences réglementaires applicables au véhicule et à l'environnement concerné.

Contenu fourni

Selon la fiche officielle, le produit comprend :

• 1 projecteur LED Lazer Lamps Carbon-4 Spot Gen3.

• 1 notice d'installation.

Le fabricant mentionne également la fourniture d'un connecteur côté véhicule avec un câble de 300 mm.

Les kits de câblage complets, les accessoires de fixation complémentaires et les caches de lentille doivent être vérifiés séparément selon la référence commandée.

Caractéristiques techniques détaillées

Pourquoi choisir le Lazer Lamps Carbon-4 Spot Gen3 ?

Le Lazer Lamps Carbon-4 Spot Gen3 s'adresse aux utilisateurs recherchant un éclairage LED longue portée particulièrement performant, avec un poids minimal.

Son faisceau de 32°, sa portée de 675 mètres à 1 lux et son flux lumineux de 6 240 lumens constituent des caractéristiques particulièrement intéressantes pour les applications Motorsport.

Sa conception composite ultralégère, sa gestion thermique avancée et ses modes d'éclairage commutables complètent une architecture développée pour les environnements exigeants.

LAZER LAMPS CARBON-4 SPOT GEN3 : 6 240 LUMENS, 675 MÈTRES DE PORTÉE ET SEULEMENT 355 GRAMMES POUR REPOUSSER LES LIMITES DE L'ÉCLAIRAGE EN COMPÉTITION !
