LES SILENT BLOC NE SONT PAS FOURNIS

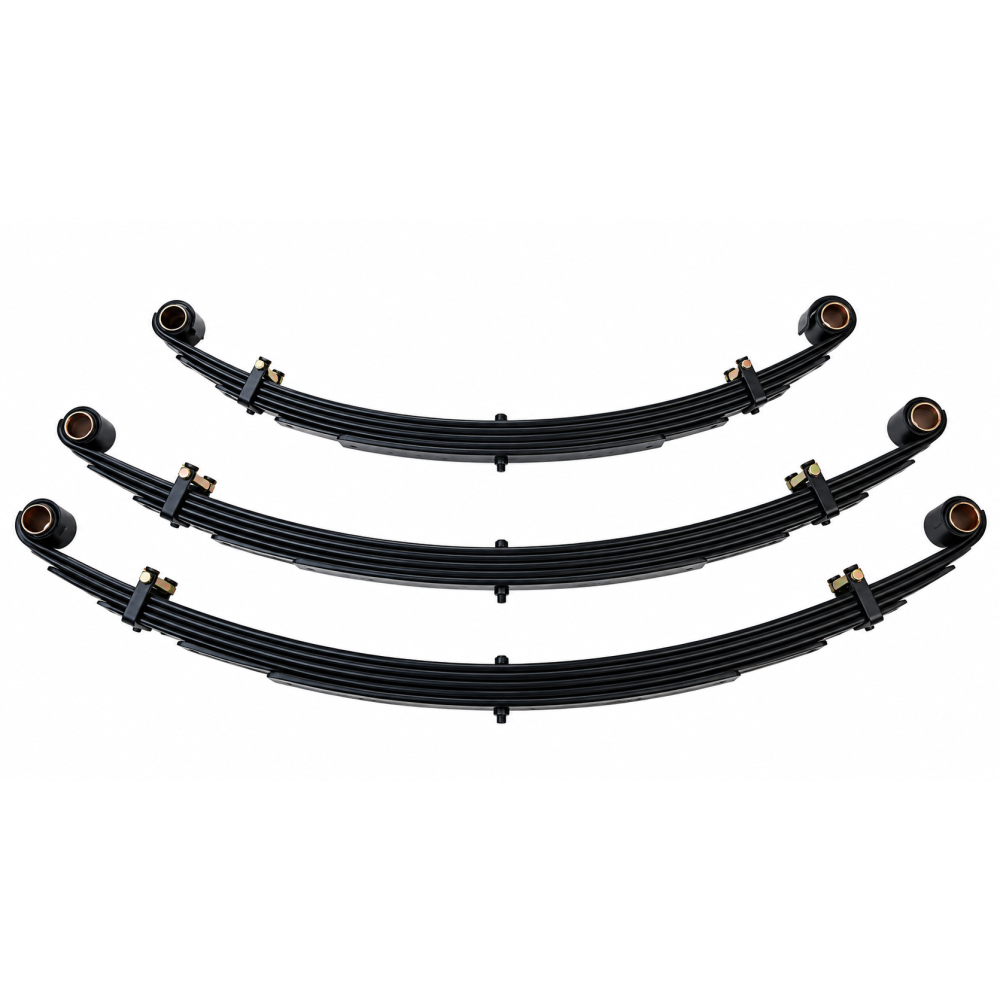

Kit 4 lames de ressorts +5 cm Raptor 4x4 pour Nissan Patrol TR
Préparez la suspension de votre Nissan Patrol TR G160 3.3L ou K260 2.8L avec ce kit de 4 lames de ressorts Raptor 4x4, conçu pour équiper simultanément le train avant et le train arrière.
Ce kit permet d'obtenir une rehausse d'environ +5 cm, soit 2 pouces, particulièrement intéressante pour améliorer la garde au sol et les capacités du Patrol en utilisation tout-terrain.
Le kit comprend :
- 2 lames de ressorts avant ;
- 2 lames de ressorts arrière ;
- soit 4 ensembles de lames pour le véhicule.
Rehausse : environ +5 cm
Les lames avant sont différentes selon la motorisation du Patrol. Il est donc indispensable de sélectionner ou vérifier la version correspondant à votre véhicule.
Compatibilité Nissan Patrol
Ce kit est destiné aux applications suivantes :
Nissan Patrol TR K260 – 2.8L
Lames avant spécifiques à la version 2.8L TD.
Nissan Patrol TR G160 – 3.3L
Lames avant spécifiques à la version 3.3L.
Les lames arrière sont prévues pour les applications 3.3L et 2.8L indiquées.
Avant commande, vérifiez précisément le modèle, la motorisation et la configuration de votre Patrol.
Dimensions des lames
Les dimensions communiquées sont les suivantes :
Lames avant Nissan Patrol 2.8L TD
660 – 590 mm
Lames avant Nissan Patrol 3.3L
558 – 550 mm
Lames arrière Nissan Patrol 2.8L / 3.3L
605 – 835 mm
Ces différences de dimensions sont importantes pour identifier correctement les lames correspondant à votre version.
Rehausse +5 cm / 2 pouces
Ce kit est conçu pour apporter une rehausse annoncée d'environ :
+5 cm / +2"
Cette augmentation de hauteur permet notamment d'améliorer la garde au sol du véhicule et d'adapter davantage le Patrol aux contraintes d'une utilisation tout-terrain.
Une suspension rehaussée est particulièrement intéressante pour les véhicules utilisés en :
- randonnée 4x4 ;
- franchissement ;
- chemins ;
- terrain accidenté ;
- raid ;
- loisirs tout-terrain ;
- préparation off-road.
Pourquoi remplacer les 4 lames ?
Le Nissan Patrol G160 / K260 utilise une suspension à lames sur laquelle l'état des ressorts joue un rôle essentiel.
Avec le temps et les kilomètres, les lames d'origine peuvent :
- s'affaisser ;
- perdre de leur hauteur ;
- présenter de la corrosion ;
- montrer des signes de fatigue ;
- limiter la garde au sol ;
- ne plus être adaptées à une préparation tout-terrain.
Le remplacement des lames avant et arrière permet de repartir sur une configuration cohérente sur les deux trains.
Kit avant + arrière
Cette référence ne concerne pas uniquement une paire de lames.
Il s'agit d'un :
KIT COMPLET AVANT + ARRIÈRE
avec :
2 lames avant + 2 lames arrière
Cette configuration permet de réaliser une préparation globale de la suspension du Patrol.
Lames Raptor 4x4
Ces lames sont proposées par Raptor 4x4, marque spécialisée dans les équipements et composants destinés à la préparation des véhicules tout-terrain.
Le kit est conçu pour répondre aux contraintes rencontrées par un Nissan Patrol utilisé en conditions off-road.
Les lames participent à la capacité de la suspension à supporter les mouvements du véhicule et les sollicitations générées par les irrégularités du terrain.
Amélioration de la garde au sol
La rehausse d'environ +5 cm permet d'augmenter la hauteur du véhicule par rapport à une configuration standard en bon état.
Cette augmentation peut être intéressante pour :
- améliorer la garde au sol ;
- faciliter le passage sur terrain accidenté ;
- augmenter les possibilités de préparation du véhicule ;
- améliorer les angles liés au franchissement selon la configuration ;
- compenser le remplacement d'anciennes lames affaissées.
La hauteur réelle obtenue peut néanmoins varier selon l'état du véhicule et son équipement.
Hauteur réelle après montage
Une rehausse annoncée à +5 cm ne signifie pas que chaque Patrol gagnera exactement 50 mm après installation.
La hauteur finale peut notamment dépendre :
- de l'état des anciennes lames ;
- du poids du véhicule ;
- des équipements installés ;
- de la répartition des charges ;
- de l'état des autres éléments de suspension ;
- de la configuration générale du Patrol.
Un véhicule dont les anciennes lames sont fortement affaissées peut constater une différence importante entre l'ancienne et la nouvelle hauteur.
Silentblocs compatibles
Les silentblocs compatibles avec ces lames sont disponibles séparément.
Côté jumelles – avant et arrière
Prévoir :
4 x RSGOJ137
Lames avant
Prévoir :
2 x RSGOJ134
Lames arrière
Prévoir :
2 x RSGOJ131
Récapitulatif pour le véhicule
Pour remplacer les silentblocs associés aux lames selon cette configuration :
- 4 x RSGOJ137 – côté jumelles avant et arrière ;
- 2 x RSGOJ134 – lames avant ;
- 2 x RSGOJ131 – lames arrière.
Attention
Les silentblocs ne sont pas annoncés comme inclus dans ce kit de 4 lames.
Ils sont à prévoir séparément si nécessaire.
Pourquoi remplacer les silentblocs ?
Lors du remplacement des lames de ressorts, il est fortement conseillé de contrôler les silentblocs.
Des silentblocs anciens peuvent présenter :
- craquelures ;
- déformation ;
- jeu ;
- écrasement ;
- vieillissement ;
- usure.
Monter des lames neuves avec des silentblocs fortement détériorés peut nuire au fonctionnement correct de la suspension.
Le remplacement simultané peut donc être pertinent lors d'une rénovation complète du train roulant.
Contrôle des jumelles
Les jumelles jouent également un rôle important dans le fonctionnement d'une suspension à lames.
Lors du démontage, contrôlez :
- état des jumelles ;
- axes ;
- boulonnerie ;
- corrosion ;
- jeu ;
- état des logements de silentblocs.
Tout composant fortement usé ou endommagé doit être remis en état avant utilisation du véhicule.
Amortisseurs et rehausse +5 cm
Une rehausse de suspension modifie la position de fonctionnement du train roulant.
Il est donc important de vérifier que les amortisseurs présents sur le véhicule disposent d'une longueur adaptée à la nouvelle configuration.
Des amortisseurs trop courts peuvent limiter le débattement en extension.
Lors d'une préparation +5 cm, contrôlez notamment :
- longueur détendue des amortisseurs ;
- longueur comprimée ;
- débattement disponible ;
- butées de suspension ;
- flexibles de frein ;
- transmissions ;
- angles de fonctionnement.
Flexibles de frein
Après une rehausse, les flexibles de frein doivent conserver une longueur suffisante sur toute la course de suspension.
Il est indispensable de vérifier qu'ils ne soient jamais :
- tendus ;
- pincés ;
- vrillés ;
- en contact avec une pièce mobile.
Ce contrôle doit être réalisé avec la suspension en compression et en extension.
Géométrie et comportement
Toute modification de hauteur de suspension peut modifier certains paramètres du comportement du véhicule.
Après montage, il est conseillé de contrôler :
- alignement des trains ;
- comportement de la direction ;
- position des ponts ;
- angles de transmission ;
- serrage de la suspension ;
- fonctionnement des amortisseurs.
Une préparation cohérente ne consiste pas uniquement à installer des lames plus hautes : l'ensemble du train roulant doit fonctionner correctement avec la nouvelle hauteur.
Idéal pour restauration et préparation
Ce kit peut répondre à deux objectifs principaux.
Restaurer un Patrol ancien
Lorsque les lames d'origine sont fatiguées ou affaissées, leur remplacement permet de remettre en état la suspension.
Préparer le véhicule
La rehausse +5 cm est particulièrement adaptée à un Patrol destiné à une utilisation plus orientée tout-terrain.
Le kit peut ainsi convenir à une préparation pour :
- randonnée ;
- franchissement ;
- raid ;
- chemins ;
- loisirs 4x4 ;
- utilisation tout-terrain régulière.
Une rehausse raisonnable pour un Patrol
Une rehausse de +5 cm / 2 pouces constitue une évolution intéressante pour de nombreuses préparations.
Elle permet d'augmenter la hauteur du véhicule sans partir directement sur une transformation beaucoup plus importante.
Il reste néanmoins indispensable d'adapter et de contrôler les autres composants de suspension en fonction de l'utilisation du véhicule.
Montage
Le remplacement des lames nécessite de travailler sur des éléments importants de la suspension.
Lors du montage :
- identifiez correctement les lames avant correspondant à votre motorisation ;
- vérifiez le sens de montage ;
- inspectez les jumelles et axes ;
- contrôlez les silentblocs ;
- vérifiez les fixations ;
- contrôlez les brides de pont ;
- inspectez les amortisseurs ;
- vérifiez les flexibles de frein ;
- contrôlez les transmissions et débattements ;
- procédez aux contrôles nécessaires après remontage.
Le serrage des éléments de suspension doit être effectué conformément aux préconisations adaptées au véhicule et aux composants installés.
Contrôle après montage
Après installation et les premiers kilomètres, contrôlez l'ensemble de la suspension.
Vérifiez notamment :
- serrage ;
- position des lames ;
- brides de pont ;
- jumelles ;
- silentblocs ;
- amortisseurs ;
- absence de contact anormal ;
- flexibles ;
- comportement du véhicule.
Un nouveau contrôle après une première utilisation tout-terrain est également recommandé.
Caractéristiques techniques
Produit : kit de lames de ressorts
Marque : Raptor 4x4
Véhicule : Nissan Patrol TR
Applications : G160 3.3L / K260 2.8L
Position : avant + arrière
Quantité : 4 lames
Rehausse annoncée : environ +5 cm
Équivalence : environ +2 pouces
Lames avant 2.8L TD : 660 – 590 mm
Lames avant 3.3L : 558 – 550 mm
Lames arrière 2.8L / 3.3L : 605 – 835 mm
Utilisation : route, tout-terrain, randonnée, préparation 4x4
Contenu du kit
Le kit comprend :
2 lames de ressorts avant
2 lames de ressorts arrière
Soit :
4 lames de ressorts Raptor 4x4
Les silentblocs sont à prévoir séparément si nécessaire.
Silentblocs à prévoir séparément
Côté jumelles avant / arrière :
4 x RSGOJ137
Lames avant :
2 x RSGOJ134
Lames arrière :
2 x RSGOJ131
Ces références permettent d'identifier facilement les silentblocs associés lors d'une rénovation complète de la suspension.
Points forts
✅ Kit complet avant + arrière
✅ 4 lames de ressorts
✅ Marque Raptor 4x4
✅ Rehausse environ +5 cm
✅ Équivalent environ 2 pouces
✅ Pour Nissan Patrol TR
✅ Application G160 3.3L
✅ Application K260 2.8L
✅ Lames avant adaptées selon motorisation
✅ Lames arrière pour applications 2.8L et 3.3L indiquées
✅ Amélioration de la garde au sol
✅ Adapté à la préparation tout-terrain
✅ Idéal pour remplacer des lames anciennes ou affaissées
À vérifier avant commande
Motorisation
Identifiez précisément votre Patrol :
- 2.8L K260 ;
- ou 3.3L G160.
Les dimensions des lames avant sont différentes selon la version.
Suspension existante
Vérifiez que votre véhicule utilise bien la configuration correspondant à ce kit.
Silentblocs
Contrôlez leur état et prévoyez si nécessaire les références :
RSGOJ137 / RSGOJ134 / RSGOJ131
Amortisseurs
Vérifiez que leur longueur est adaptée à une rehausse d'environ +5 cm.
Éléments périphériques
Contrôlez également les flexibles de frein, jumelles, axes, brides, butées et transmissions.
Kit lames +5 cm Nissan Patrol G160 K260 : préparez votre suspension
Le kit de 4 lames de ressorts Raptor 4x4 +5 cm pour Nissan Patrol TR G160 3.3L et K260 2.8L constitue une solution complète pour équiper simultanément la suspension avant et arrière.
Avec une rehausse d'environ 5 cm / 2 pouces, il permet d'augmenter la garde au sol et d'adapter davantage le Patrol à une utilisation en randonnée, franchissement ou tout-terrain.
Les lames avant sont adaptées à la motorisation concernée tandis que les lames arrière correspondent aux applications 2.8L et 3.3L indiquées.
Pour une rénovation complète, pensez à contrôler les silentblocs et à prévoir séparément les références RSGOJ137, RSGOJ134 et RSGOJ131 selon les quantités indiquées.
pour plus d'information nous contactez a l'adresse suivante contact@kayman-offroad.fr
