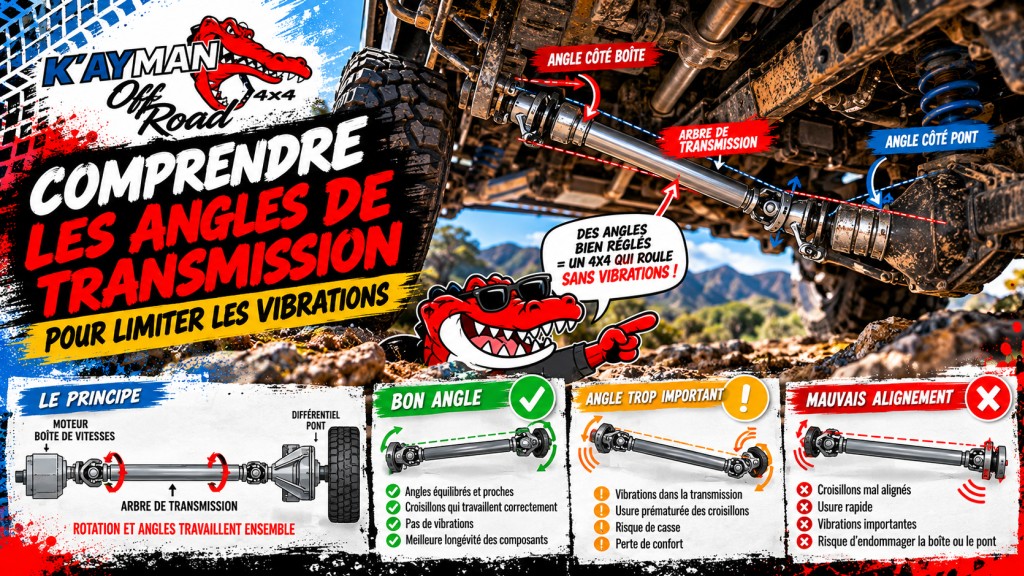

Comprendre les angles de transmission pour limiter les vibrations sur un 4x4

Votre 4x4 vibre depuis l’installation d’une rehausse ? Un grondement apparaît à l’accélération, puis diminue lorsque vous relâchez la pédale ? Avant de remplacer des pièces, il faut examiner la géométrie de la transmission. Quelques degrés de différence peuvent modifier le fonctionnement des articulations entre la boîte de transfert et les ponts.

Le réglage de l’angle de pignon 4x4 contribue au confort et à la longévité des composants. Mais il ne se résume pas à incliner le différentiel selon une valeur trouvée sur Internet. Le type d’arbre, les angles aux articulations et les mouvements de suspension doivent être considérés ensemble.

Voici comment comprendre ces angles, effectuer des mesures utiles et choisir une correction cohérente après une modification de suspension.

Quels angles faut-il comprendre sur une transmission de 4x4 ?

L’angle de pignon et l’inclinaison de l’arbre

Le pignon d’attaque est l’organe d’entrée du différentiel. Son axe reçoit le mouvement de l’arbre de transmission par l’intermédiaire d’une bride ou d’une chape.

Dans le langage courant, l’angle de pignon peut désigner son inclinaison par rapport à l’horizontale ou son orientation relative à l’arbre. Pour éviter toute ambiguïté, notez toujours la référence utilisée.

L’inclinaison de l’arbre de transmission décrit, quant à elle, l’orientation du tube entre la boîte de transfert et le pont. Elle ne correspond pas automatiquement à l’angle que travaille chaque croisillon.

L’angle de fonctionnement du croisillon

L’angle de fonctionnement est l’angle formé entre les axes des deux éléments reliés par une articulation. À l’avant de l’arbre, on compare son axe à celui de la sortie de boîte de transfert. À l’arrière, on le compare à celui du pignon.

Un croisillon simple travaillant avec un angle transmet une vitesse de rotation instantanée légèrement variable au cours d’un tour. Une géométrie adaptée et un phasage correct des chapes permettent de compenser ces variations dans une transmission classique à deux croisillons simples.

Si les conditions de compensation ne sont plus réunies, des vibrations peuvent apparaître. L’équilibrage de l’arbre reste toutefois un sujet distinct : un arbre équilibré peut vibrer si ses articulations travaillent dans de mauvaises conditions.

Pourquoi une rehausse peut-elle provoquer des vibrations ?

Une rehausse 4x4 augmente généralement la distance verticale entre la boîte de transfert et les ponts. L’arbre devient alors plus incliné. Selon la suspension, les bras peuvent aussi faire pivoter le pont ou modifier sa position longitudinale.

Un arbre court est particulièrement sensible à ces changements : pour un même déplacement vertical, son inclinaison varie davantage que celle d’un arbre long.

• Des vibrations peuvent apparaître dans une plage de vitesse précise.
• Le phénomène peut être plus marqué à l’accélération ou en décélération.
• Des claquements peuvent accompagner une reprise de charge.
• Les croisillons peuvent subir une usure accélérée.
• Des contraintes peuvent apparaître en compression ou en détente de suspension.

Ces signes ne prouvent pas à eux seuls un défaut d’angle. Un pneu déformé, un arbre endommagé, un croisillon grippé, une bride desserrée ou un support de boîte détérioré peuvent produire des symptômes similaires.

Avant tout réglage, vérifiez donc les jeux, les fixations, l’état du tube, les masses d’équilibrage et les supports. Une vibration forte ou soudaine impose d’interrompre l’essai et de rechercher sa cause.

Croisillons simples et double cardan : deux géométries différentes

Arbre avec un croisillon simple à chaque extrémité

Dans une configuration classique, les axes de sortie de boîte de transfert et de pignon doivent généralement être parallèles, avec des angles de fonctionnement de valeurs proches aux deux extrémités. Le phasage des chapes doit également respecter la conception de l’arbre.

Attention : des axes parallèles ne signifient pas que tous les composants doivent être alignés sur une même droite. L’arbre peut être incliné entre deux axes parallèles.

Une bonne compensation ne rend pas acceptables des angles excessifs. Les limites dépendent notamment du joint, de la vitesse de rotation et des recommandations du fabricant.

Arbre avec un double cardan côté boîte de transfert

Un arbre à double cardan utilise deux croisillons rapprochés et un dispositif de centrage pour répartir l’articulation du côté concerné. Dans la configuration courante avec double cardan côté boîte et croisillon simple côté pont, le pignon est généralement orienté presque dans l’axe de l’arbre.

L’angle résiduel à conserver côté pont dépend des prescriptions du fabricant et du comportement sous charge. Il ne faut donc pas appliquer automatiquement la règle des axes parallèles utilisée pour un arbre à deux croisillons simples.

La désignation commerciale ne suffit pas toujours à identifier le montage. Si l’arbre possède une autre architecture, notamment des articulations particulières aux deux extrémités, demandez son schéma technique et ses consignes de réglage.

Comment mesurer les angles de transmission correctement ?

Préparer le véhicule dans sa configuration de roulage

Pour mesurer un angle de transmission, placez le 4x4 sur une surface plane, avec les roues en appui et une charge représentative de son utilisation. Un équipement permanent, un réservoir supplémentaire ou du matériel de voyage peuvent influencer la position de la suspension.

Immobilisez le véhicule, coupez le moteur et calez les roues. Ne travaillez jamais sous un véhicule soutenu uniquement par un cric. Si l’accès nécessite un équipement de levage, utilisez une installation adaptée permettant de conserver la position de suspension recherchée.

Un inclinomètre numérique est pratique. Vérifiez son étalonnage et choisissez des surfaces propres dont l’orientation par rapport aux axes mécaniques est connue.

Relever les trois orientations utiles

1. Identifiez le type d’arbre. Repérez les croisillons simples, le double cardan éventuel et les recommandations correspondantes.
2. Mesurez l’orientation de la sortie de boîte de transfert sur une référence adaptée.
3. Mesurez l’inclinaison du tube de transmission avec un appui stable.
4. Mesurez l’orientation du pignon d’attaque sur une surface de référence appropriée.
5. Notez le sens de chaque inclinaison et conservez une convention de mesure identique.
6. Calculez les angles aux articulations, puis comparez-les aux spécifications applicables.

Une face de bride est normalement perpendiculaire à son axe : sa lecture doit donc être convertie avant comparaison avec une mesure prise sur le tube. La dépose de l’arbre peut faciliter l’accès, mais elle nécessite de respecter les procédures de repérage, de remontage et de serrage.

Un exemple pour interpréter les relevés

Supposons que, dans un même plan et selon une convention commune, l’axe de sortie de boîte soit incliné de 3°, le tube de 6° et l’axe de pignon de 3°. Les angles de fonctionnement sont alors de 3° à chaque extrémité.

Cet exemple illustre une géométrie cohérente pour un arbre classique à deux croisillons simples. Il ne constitue pas une valeur cible universelle ni une validation complète du montage.

Si les composants présentent également un décalage latéral, les seules inclinaisons verticales ne suffisent plus. Il faut déterminer l’angle réel dans l’espace. Le calculateur d’angles de fonctionnement Spicer constitue une ressource technique pour interpréter les mesures selon la configuration proposée.

Angle de pignon et angle de chasse : attention au pont avant

L’angle de pignon concerne la transmission. L’angle de chasse concerne l’inclinaison de l’axe de pivot de direction, observée de côté. Il influence notamment la stabilité directionnelle et le retour du volant.

Sur un pont avant rigide, faire pivoter l’ensemble du pont peut modifier ces deux paramètres simultanément. Orienter le pignon pour réduire les vibrations peut donc dégrader la chasse et le comportement routier.

La chasse ne doit pas être confondue avec le carrossage, qui décrit l’inclinaison des roues vues de face. Une correction de transmission ne remplace jamais un contrôle de géométrie.

À l’arrière, sur un pont non directeur, la chasse n’est généralement pas le paramètre concerné. Il reste néanmoins nécessaire de contrôler la position du pont, son alignement et les débattements.

Quelles solutions pour corriger la géométrie ?

Les cales de pont sur une suspension à lames

Des cales de pont adaptées permettent de modifier l’orientation du pont par rapport aux paquets de lames. Leur angle et leur sens de montage doivent découler des mesures, et non de la seule hauteur de rehausse.

La compatibilité des appuis, du centrage et des brides de fixation est essentielle. Une cale inadaptée peut compromettre le maintien de l’essieu. Respectez les prescriptions de montage, de serrage et de contrôle après utilisation.

Les bras réglables sur une suspension à ressorts hélicoïdaux

Sur certaines suspensions à bras, modifier la longueur des bras supérieurs ou inférieurs permet de faire pivoter le pont. Cette intervention peut aussi déplacer le pont et modifier l’empattement.

Le choix dépend du modèle et des dégagements disponibles. Sur un Nissan Patrol ou un Toyota Land Cruiser, la carrosserie, la version et la présence d’un réservoir longue portée peuvent changer les possibilités de montage.

Des bras réglables ne doivent jamais être choisis uniquement sur la base du nom de la gamme. Vérifiez les références exactes, la plage de réglage et l’absence de contact durant tout le débattement.

Un arbre adapté à la nouvelle configuration

Lorsque la géométrie le justifie, un changement d’arbre peut faire partie de la solution. Selon le véhicule, vous pouvez examiner un arbre de transmission arrière renforcé pour Nissan Patrol Y60 ou un arbre arrière à double cardan pour Patrol Y61.

Il existe aussi un arbre arrière à double cardan pour Suzuki Samurai. Pour chaque référence, faites confirmer la longueur, les brides, la variante du véhicule et les angles admissibles. Le remplacement de l’arbre peut nécessiter un nouveau réglage du pignon.

L’abaissement de boîte : une option avec contreparties

Sur certaines configurations, abaisser la boîte ou son support peut réduire certains angles de transmission. Cette solution doit être évaluée globalement, car elle peut diminuer la garde au sol et modifier d’autres alignements.

Un kit de cales d’abaissement de boîtes pour Patrol Y60 et Y61 ou un spacer de boîte pour Jeep Wrangler TJ et YJ doit ainsi être envisagé après vérification de la compatibilité et des effets sur l’ensemble mécanique.

L’entretoise de transmission ne remplace pas un réglage d’angle

Une entretoise agit principalement sur la distance d’assemblage et la position de travail du coulissement. Elle ne corrige pas, à elle seule, l’orientation du pignon.

L’entretoise de transmission de 25 mm pour Nissan Patrol Y60 et Y61 répond donc à un besoin à confirmer par les mesures. Il faut vérifier que le coulissement conserve une réserve suffisante en compression et un engagement adapté en détente.

Les contrôles indispensables après une correction

Une correction d’angle de pignon n’est validée qu’après un contrôle statique et dynamique. Un montage satisfaisant à l’arrêt peut devenir problématique lorsque le pont se déplace ou réagit au couple moteur.

• Reprenez les mesures dans les mêmes conditions de charge.
• Contrôlez les serrages selon les prescriptions des composants.
• Vérifiez le coulissement de l’arbre et les limites d’articulation.
• Contrôlez les dégagements avec la caisse, le réservoir et l’échappement.
• Vérifiez les durites, les câbles et les conduites sur les débattements prévus.
• Faites contrôler la géométrie de direction si le pont avant a été modifié.

L’essai routier doit être progressif, dans des conditions sûres. Notez la vitesse et la charge auxquelles les vibrations apparaissent. Si elles persistent, poursuivez le diagnostic plutôt que d’ajouter des corrections au hasard.

Les erreurs qui compliquent le diagnostic

• Appliquer une valeur d’angle identique à tous les 4x4.
• Mesurer uniquement avec les roues pendantes.
• Soustraire deux lectures de brides sans considérer l’inclinaison de l’arbre.
• Confondre le réglage d’un double cardan avec celui de deux croisillons simples.
• Modifier le pont avant sans contrôler la chasse.
• Monter une pièce pour compenser un croisillon usé ou un arbre endommagé.

La bonne méthode consiste à modifier un paramètre identifié, puis à mesurer de nouveau. Conserver les relevés avant et après intervention facilite les échanges avec un spécialiste.

Une transmission fiable commence par un diagnostic précis

Pour limiter les vibrations, raisonnez sur l’ensemble de la transmission : type d’arbre, angles de fonctionnement, état des articulations et mouvements du pont. Mesurez en position de roulage, puis choisissez une solution compatible avec votre suspension.

Cales, bras réglables, arbre adapté ou abaissement de boîte répondent à des besoins différents. Aucun de ces équipements ne constitue une réponse automatique à toutes les vibrations.
