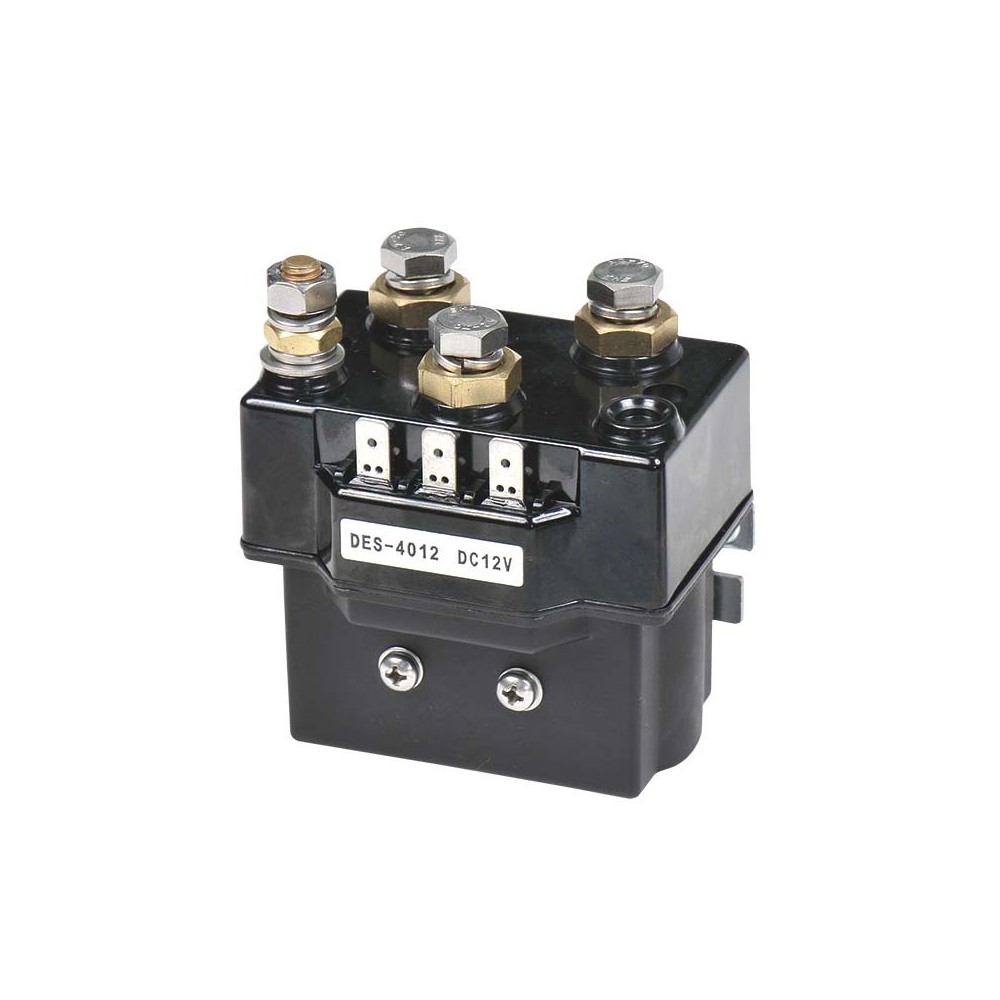

Relais inverseur double monobloc 12V 400A pour treuil COMEUP DV / DS

Remplacez un relais de puissance défectueux de votre treuil avec ce relais inverseur double monobloc 12V 400A pour treuils COMEUP séries DV et DS compatibles.

Élément essentiel du circuit électrique du treuil, le relais inverseur assure la commutation du courant de forte intensité nécessaire au fonctionnement du moteur électrique.

Sa configuration permet de commander le moteur dans les deux sens afin d’assurer les fonctions principales du treuil :

• enroulement du câble ;
• déroulement motorisé du câble.

Avec une capacité annoncée de 400 ampères et une alimentation 12 volts, ce relais est destiné au remplacement ou à la réparation du système de commande de puissance d’un treuil COMEUP compatible.

Caractéristiques principales

• Produit : relais inverseur de treuil
• Configuration : double relais
• Construction : monobloc
• Tension : 12V
• Intensité annoncée : 400A
• Application : treuil électrique
• Marque compatible : COMEUP
• Séries concernées : DV / DS selon compatibilité
• Fonction : inversion du sens de rotation du moteur
• Utilisation : enroulement et déroulement motorisé

Un composant essentiel du treuil électrique

Un treuil électrique 12V nécessite un système capable de commuter une intensité importante entre la batterie et le moteur.

La commande utilisée par l’utilisateur ne fait pas directement circuler toute la puissance nécessaire au moteur.

Le relais de puissance assure cette fonction de commutation.

Le relais inverseur double monobloc permet également d’inverser la polarité appliquée au moteur afin de modifier son sens de rotation.

Le treuil peut ainsi fonctionner dans les deux directions nécessaires à son utilisation.

Fonction enroulement et déroulement

Lorsque la commande du treuil est actionnée dans un sens, le relais alimente le moteur afin d’enrouler le câble sur le tambour.

Lorsque la commande est actionnée dans l’autre sens, le circuit inverse le fonctionnement du moteur pour permettre le déroulement motorisé.

Le relais inverseur joue donc un rôle central entre :

• la batterie ;
• la commande du treuil ;
• le moteur électrique.

Un dysfonctionnement de cette pièce peut empêcher le fonctionnement normal du treuil dans un sens ou dans les deux sens.

Relais double monobloc

Cette référence utilise une conception double monobloc.

Les éléments nécessaires à l’inversion sont regroupés dans un ensemble compact destiné au circuit de puissance du treuil.

Cette conception facilite le remplacement du système correspondant lorsque le relais d’origine est défectueux, à condition que la configuration électrique et les connexions correspondent au treuil installé.

Alimentation 12 volts

Ce relais est destiné à une installation électrique :

12 VOLTS

Il convient donc aux treuils COMEUP compatibles fonctionnant sous cette tension.

ATTENTION

Un relais 12V ne doit pas être confondu avec une version destinée à une installation 24V.

La tension du treuil et du relais doit impérativement correspondre.

Capacité annoncée de 400A

Le relais présente une intensité annoncée de :

400 AMPÈRES

Cette capacité est adaptée à la commutation de courants importants rencontrés sur les circuits de puissance des treuils électriques compatibles.

Les câbles, connexions, protections et composants du circuit doivent également être adaptés à l’installation du treuil.

Application COMEUP DV / DS

Ce relais est destiné aux :

TREUILS COMEUP SÉRIES DV / DS COMPATIBLES

La gamme COMEUP comprend différentes références et générations de treuils.

Il est donc indispensable de vérifier la compatibilité du relais avec le modèle exact installé sur votre véhicule avant commande.

La seule présence de l’appellation COMEUP DV ou DS ne doit pas remplacer la vérification :

• de la tension ;
• du type de relais ;
• de la configuration des connexions ;
• du câblage ;
• de la référence ou génération du treuil.

Idéal pour réparer un treuil COMEUP

Lorsqu’un treuil électrique ne répond plus correctement aux commandes, le circuit de puissance fait partie des éléments à contrôler.

Selon la panne rencontrée, un relais défectueux peut notamment entraîner :

• absence de fonctionnement du moteur ;
• fonctionnement dans un seul sens ;
• commande intermittente ;
• mauvaise commutation du circuit de puissance.

Ces symptômes peuvent toutefois avoir d’autres causes.

Avant de remplacer le relais, il est recommandé de contrôler également l’état de la batterie, des connexions, des câbles, des masses, de la commande et du moteur du treuil.

Une pièce intéressante pour la maintenance du treuil

Un treuil installé sur un 4x4 peut être exposé à des conditions particulièrement difficiles :

• boue ;
• poussière ;
• humidité ;
• vibrations ;
• projections ;
• fortes sollicitations électriques.

La maintenance du circuit électrique est donc importante pour conserver un fonctionnement fiable.

Les connexions de puissance doivent notamment rester propres, correctement serrées et exemptes d’oxydation excessive.

Contrôler le circuit avant remplacement

Avant de considérer le relais comme défectueux, plusieurs vérifications peuvent être réalisées.

Contrôlez notamment :

• l’état de charge de la batterie ;
• les cosses de batterie ;
• les câbles de puissance ;
• les connexions au relais ;
• les connexions au moteur ;
• les masses ;
• la commande filaire ou sans fil selon installation ;
• l’état général du faisceau.

Un mauvais contact sur un câble de forte puissance peut produire des symptômes proches de ceux d’un relais défaillant.

Installation

Le remplacement d’un relais de treuil intervient directement sur le circuit électrique de forte intensité.

L’alimentation doit être isolée avant toute intervention.

Il est important de repérer précisément le câblage existant avant démontage et de respecter la configuration électrique correspondant au treuil COMEUP concerné.

Les connexions doivent être correctement serrées afin d’éviter :

• échauffement ;
• chute de tension ;
• fonctionnement irrégulier ;
• détérioration des bornes.

En cas de doute sur le branchement ou le diagnostic de la panne, l’intervention doit être confiée à une personne maîtrisant les circuits électriques de treuils 12V.

Pourquoi remplacer un relais défectueux ?

Le relais est sollicité chaque fois que le treuil fonctionne sous charge.

Avec le temps ou à la suite de conditions d’utilisation difficiles, les éléments internes et les connexions peuvent se détériorer.

Le remplacement d’un relais défectueux permet de remettre en état le système de commutation sans nécessairement remplacer le treuil complet lorsque les autres composants sont encore en bon état.

Pour 4x4, dépannage et franchissement

Les treuils COMEUP sont utilisés dans de nombreuses configurations :

• 4x4 ;
• véhicule tout-terrain ;
• véhicule de raid ;
• véhicule professionnel ;
• véhicule de dépannage ;
• préparation franchissement.

Disposer d’un circuit de commande de puissance en bon état est indispensable pour pouvoir compter sur le treuil lorsqu’il devient réellement nécessaire.

Points à vérifier avant commande

Avant de commander ce relais, vérifiez impérativement :

• alimentation du treuil : 12V
• intensité / configuration correspondant au relais 400A
• treuil COMEUP série DV ou DS compatible
• configuration du relais d’origine
• nombre et disposition des connexions
• compatibilité du câblage

En cas de doute, comparez le relais actuellement monté sur votre treuil avec la pièce proposée avant commande.

Caractéristiques techniques

• Type : relais inverseur
• Configuration : double monobloc
• Tension nominale : 12V
• Intensité annoncée : 400A
• Destination : treuil électrique
• Compatibilité : COMEUP DV / DS selon modèle
• Fonction principale : commutation de puissance
• Inversion moteur : oui
• Enroulement motorisé : oui
• Déroulement motorisé : oui
• Utilisation : remplacement / réparation du circuit de commande du treuil

Les avantages

• Relais de puissance pour treuil COMEUP compatible
• Alimentation 12V
• Capacité annoncée 400A
• Double relais inverseur
• Construction monobloc
• Permet la commande du moteur dans les deux sens
• Adapté à l’enroulement et au déroulement motorisé
• Solution de remplacement d’un relais défectueux
• Application séries COMEUP DV / DS compatibles
• Idéal pour maintenance et réparation d’un treuil 4x4

Important

Cette pièce est destinée à un circuit électrique 12V de forte puissance.

La compatibilité doit être vérifiée avec le modèle exact de treuil COMEUP avant installation.

Ne sélectionnez pas le relais uniquement à partir de l’apparence extérieure de la pièce : contrôlez également la tension, la configuration des bornes et le câblage.

Une mauvaise connexion sur un circuit de treuil à forte intensité peut provoquer un échauffement important et endommager les composants électriques.
