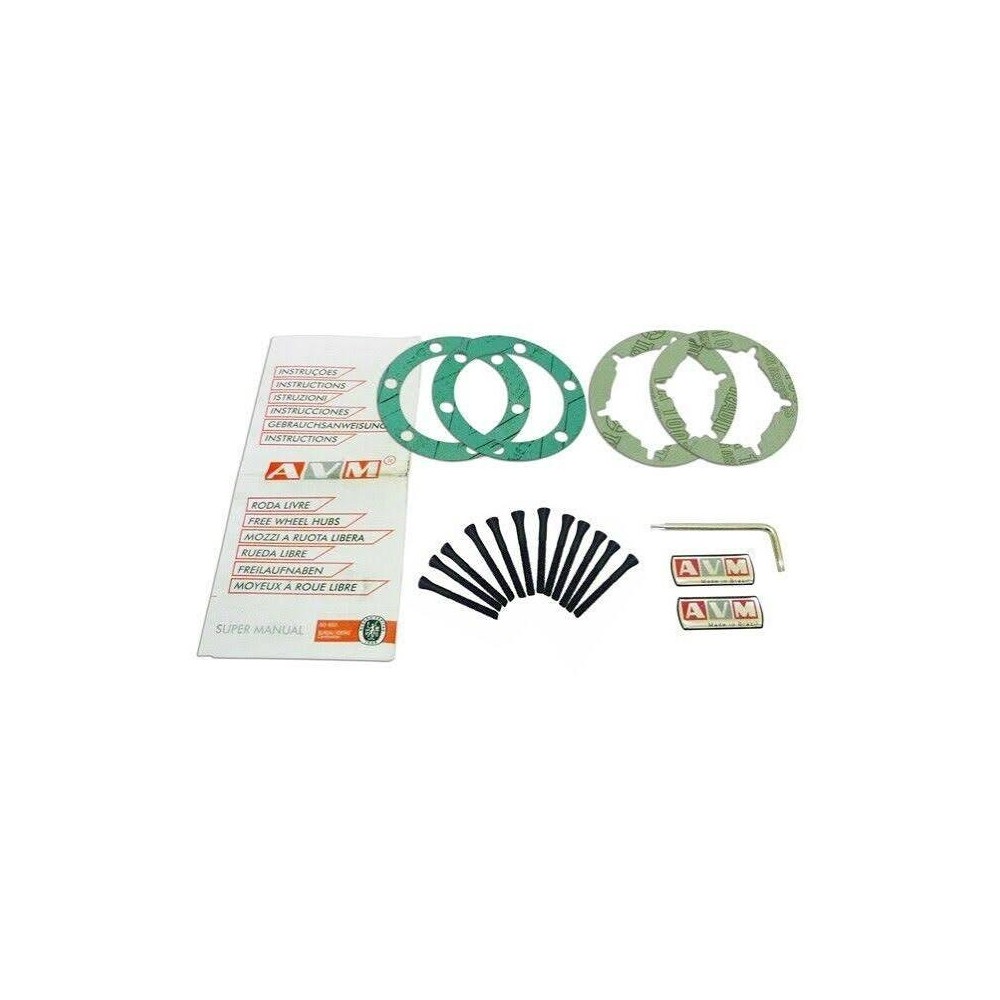

KIT DE RÉNOVATION POUR MOYEUX DÉBRAYABLES MANUELS AVM
Entretenez et remettez en état vos moyeux débrayables manuels AVM avec ce kit de rénovation destiné à plusieurs des références les plus couramment utilisées sur les 4x4 Toyota, Suzuki et Daihatsu.
Ce kit permet d’intervenir sur les moyeux AVM compatibles sans remplacer systématiquement la paire de moyeux complète.
Il constitue une solution particulièrement intéressante lorsqu’un moyeu nécessite une révision à la suite d’une utilisation intensive, d’un démontage ou simplement dans le cadre d’un entretien préventif.
RÉFÉRENCES AVM CONCERNÉES
Kit destiné, selon la configuration du moyeu, aux références :
-
AVM 404
-
AVM 413
-
AVM 419
-
AVM 421
-
AVM 421HP
-
AVM 457
-
AVM 466
-
AVM 521
-
AVM 538
La référence exacte du moyeu doit impérativement être contrôlée avant commande.
POURQUOI RÉNOVER SES MOYEUX MANUELS AVM ?
Les moyeux débrayables sont directement exposés aux conditions rencontrées par un véhicule tout-terrain.
Ils peuvent être soumis à :
Avec le temps, une révision peut donc devenir nécessaire pour conserver un fonctionnement correct du mécanisme.
Plutôt que de remplacer des moyeux encore en bon état général, un kit de rénovation permet d’effectuer leur entretien et de remplacer les éléments concernés par la révision.
IDÉAL POUR L’ENTRETIEN DES MOYEUX AVM
Les moyeux manuels AVM sont particulièrement appréciés sur les véhicules tout-terrain pour leur fonctionnement entièrement mécanique.
La commande manuelle permet au conducteur de sélectionner directement la position du moyeu.
En position FREE, le moyeu désolidarise la roue du demi-arbre lorsque la configuration du véhicule le permet.
En position LOCK, le moyeu solidarise la roue avec la transmission avant afin de permettre l’utilisation de la transmission 4x4.
Le maintien en bon état du mécanisme est donc important pour conserver un engagement et un désengagement fiables.
APPLICATIONS TOYOTA
Plusieurs références concernées par ce kit sont utilisées sur des véhicules Toyota.
AVM 404
Applications notamment associées aux anciens :
Le catalogue AVM associe notamment le moyeu 404 aux anciens Land Cruiser et Bandeirante.
AVM 413
La référence AVM 413 est utilisée sur différentes applications Toyota à 26 cannelures, notamment selon version :
La compatibilité varie fortement selon le pont avant et la présence ou non du système ADD.
La référence du moyeu doit donc rester le critère principal de sélection.
AVM 419
Le moyeu AVM 419 est notamment associé au :
Application en 30 cannelures selon le catalogue AVM.
AVM 421 / AVM 421HP / AVM 521
Ces références couvrent une importante famille d’anciens Toyota 4x4.
Applications indiquées selon versions :
Toyota Land Cruiser
-
Land Cruiser 1976 à 1987
-
Land Cruiser Série 40 selon version
-
Land Cruiser Série 60 selon version
-
Land Cruiser Série 70 selon version
-
Land Cruiser HZJ80
-
Land Cruiser FZJ70
-
Land Cruiser FZJ75
Toyota Hilux / Pick-Up
Toyota 4Runner
Toyota Bandeirante
Les AVM 421 et 521 sont associés par le catalogue AVM à des applications utilisant notamment un montage 30 cannelures, 6 fixations et PCD 90 mm.
APPLICATIONS SUZUKI
AVM 457
Le moyeu AVM 457 est principalement destiné au :
Suzuki Jimny
-
Jimny à partir de la génération apparue à la fin des années 1990
-
Jimny SN413 selon version
-
applications utilisant le montage AVM 457 / 457HP
Le catalogue AVM indique notamment :
-
26 cannelures
-
6 fixations
-
PCD 90 mm
Cette référence est fréquemment utilisée pour remplacer le système de moyeux d’origine par une commande manuelle sur les Jimny compatibles.
AVM 538
Le moyeu AVM 538 est utilisé sur plusieurs générations de Suzuki 4x4.
Applications couramment associées :
Suzuki SJ
Suzuki Samurai / Sierra
Suzuki Vitara
Suzuki Grand Vitara
Suzuki X-90
Suzuki Jimny
Les moyeux AVM 538 correspondants utilisent généralement :
-
26 cannelures
-
6 fixations
-
PCD 90 mm
⚠️ Sur Suzuki Jimny, il est particulièrement important de distinguer les montages AVM 538 des anciens modèles et AVM 457 des générations suivantes.
APPLICATIONS DAIHATSU
AVM 466
La référence AVM 466 est notamment associée à certaines applications :
La référence du moyeu installé doit être vérifiée directement avant commande, car les montages peuvent différer suivant l’année, le marché et le type de pont.
PRINCIPAUX VÉHICULES CONCERNÉS
Selon la référence AVM effectivement installée, ce kit peut donc concerner notamment :
TOYOTA
SUZUKI
DAIHATSU
ATTENTION : LA RÉFÉRENCE AVM EST PRIORITAIRE
La liste des véhicules permet d’identifier les principales applications, mais elle ne doit pas être utilisée seule pour déterminer la compatibilité.
Un même Toyota Hilux, Land Cruiser ou Suzuki peut avoir reçu différents moyeux suivant :
-
l’année
-
le pays de commercialisation
-
la motorisation
-
le pont avant
-
le nombre de cannelures
-
le système 4x4 d’origine
-
la présence d’un système ADD
-
une modification réalisée par un ancien propriétaire
-
un remplacement antérieur des moyeux
Pour cette raison, la méthode la plus fiable consiste à contrôler directement la référence inscrite sur le moyeu AVM actuellement monté sur le véhicule.
STANDARD, HP ET MOYEUX RENFORCÉS
Certaines références AVM existent en plusieurs exécutions.
La mention HP – High Performance correspond à des versions renforcées développées pour les utilisations plus exigeantes.
Le kit couvre notamment la famille AVM 421 / 421HP lorsqu’il correspond au montage concerné.
Avant commande, vérifiez toujours la référence complète inscrite sur vos moyeux.
UNE SOLUTION INTÉRESSANTE POUR LES ANCIENS 4X4
De nombreux Toyota Land Cruiser, Hilux, Suzuki Samurai, Vitara ou Daihatsu Rocky équipés de moyeux AVM sont aujourd’hui utilisés comme :
La possibilité de réviser les moyeux plutôt que de remplacer systématiquement l’ensemble constitue donc un véritable avantage pour leur entretien.
ENTRETIEN PRÉVENTIF AVANT UN RAID
Pour un véhicule destiné à partir en raid ou en voyage longue distance, le contrôle des moyeux avant le départ fait partie des opérations intéressantes à intégrer à la préparation mécanique.
Un moyeu manuel doit pouvoir passer correctement entre ses positions de fonctionnement et conserver un engagement mécanique fiable.
Une révision préventive peut être particulièrement pertinente après plusieurs années d’utilisation ou après de nombreuses sorties dans la boue, le sable et l’eau.
CONSEILS DE MONTAGE
Avant démontage, nettoyez soigneusement la zone autour du moyeu afin d’éviter l’introduction de poussière, sable ou autres contaminants dans le mécanisme.
Lors du démontage :
-
repérez la position des différents composants
-
inspectez les pièces internes
-
contrôlez l’état des surfaces
-
nettoyez correctement le mécanisme
-
remplacez les éléments concernés par le kit
-
respectez les préconisations AVM pour le remontage
Après remontage, vérifiez le fonctionnement des positions FREE et LOCK avant utilisation du véhicule en tout-terrain.
IMPORTANT POUR LE AVM 538
Selon les éditions et tableaux d’applications AVM consultés, la correspondance du kit de service du AVM 538 n’est pas présentée de manière totalement uniforme.
Si votre moyeu porte la référence AVM 538, nous recommandons donc de contrôler la version exacte du moyeu avant commande afin de confirmer que ce kit correspond bien à votre montage.
Cette précaution permet d’éviter toute erreur entre les différentes générations de moyeux Suzuki.
CARACTÉRISTIQUES
-
Produit : kit de rénovation / service pour moyeux manuels
-
Marque : AVM
-
Utilisation : entretien et rénovation de moyeux débrayables
-
Montage : pont avant
-
Applications : véhicules 4x4
-
Compatible selon version avec AVM 404
-
Compatible selon version avec AVM 413
-
Compatible selon version avec AVM 419
-
Compatible selon version avec AVM 421
-
Compatible selon version avec AVM 421HP
-
Compatible selon version avec AVM 457
-
Compatible selon version avec AVM 466
-
Compatible selon version avec AVM 521
-
Compatible selon version avec AVM 538
-
Utilisation : route, tout-terrain, raid et franchissement
VÉRIFICATION AVANT COMMANDE
Avant de commander ce kit, nous recommandons fortement de relever directement la référence présente sur vos moyeux.
Si vous avez un doute, transmettez-nous :
Une photo du moyeu peut également faciliter l’identification.
Cette vérification est particulièrement importante sur les véhicules anciens dont les moyeux ont pu être remplacés ou modifiés au cours de leur vie.
