KIT DE RÉNOVATION POUR MOYEUX MANUELS AVM 463
Entretenez et remettez en état vos moyeux débrayables manuels AVM 463 avec ce kit de rénovation complet destiné à une paire de moyeux avant.
Le kit AVM 4463 permet de remplacer la visserie et les joints nécessaires lors de la rénovation des moyeux AVM 463 installés principalement sur certains Toyota Land Cruiser Série 7 LJ et KZJ.
Il constitue une solution particulièrement intéressante pour entretenir des moyeux encore en bon état général sans remplacer systématiquement la paire complète.
RÉFÉRENCE DU KIT
-
Produit : kit de rénovation de moyeux
-
Marque : AVM
-
Référence kit : AVM 4463
-
Référence moyeu : AVM 463
-
Application : pont avant
-
Quantité : nécessaire pour 2 moyeux
Ce kit est particulièrement destiné aux Toyota Land Cruiser Série 7 ayant reçu des moyeux manuels AVM 463 en remplacement du système de moyeux électriques d’origine.
CONTENU DU KIT
Le kit comprend :
Le nécessaire est prévu pour intervenir sur la paire de moyeux.
COMPATIBILITÉ TOYOTA LAND CRUISER
Le moyeu AVM 463 est principalement destiné aux Toyota Land Cruiser Série 7 équipés du montage correspondant, notamment lorsque les moyeux électriques d’origine ont été remplacés par des moyeux manuels.
TOYOTA LAND CRUISER LJ70
Compatible selon montage avec :
Toyota Land Cruiser LJ70 2.4 TD
Applications documentées notamment sur les modèles à phares carrés des années 1990 à 1995.
La présence effective de moyeux AVM 463 doit être vérifiée avant commande.
TOYOTA LAND CRUISER LJ73
Compatible selon montage avec :
Toyota Land Cruiser LJ73 2.4 TD
Applications documentées notamment sur les modèles à phares carrés des années 1990 à 1995.
TOYOTA LAND CRUISER LJ77
Le moyeu AVM 463 est également référencé pour :
Toyota Land Cruiser LJ77 2.4 TD
Application documentée notamment :
-
LJ77 2.4 TD
-
de 01/1990 à 05/1993
Toujours contrôler la référence du moyeu effectivement installé.
TOYOTA LAND CRUISER KZJ70
Compatible avec le montage AVM 463 sur :
Toyota Land Cruiser KZJ70 3.0 TD
Application documentée :
-
KZJ70 3.0 TD
-
de 05/1993 à 04/1996
TOYOTA LAND CRUISER KZJ73
Compatible avec le montage AVM 463 sur :
Toyota Land Cruiser KZJ73 3.0 TD
Application documentée :
-
KZJ73 3.0 TD
-
de 05/1993 à 04/1996
VÉHICULES PRINCIPALEMENT CONCERNÉS
Selon l’équipement du pont avant :
TOYOTA LAND CRUISER SÉRIE 7
-
LJ70
-
LJ73
-
LJ77
-
KZJ70
-
KZJ73
Attention : tous les Toyota Land Cruiser Série 7 ne sont pas équipés du même type de moyeu.
Ce kit doit être commandé en fonction de la référence AVM réellement installée sur le véhicule.
CARACTÉRISTIQUES DU MOYEU AVM 463
Le moyeu AVM 463 correspondant à ce kit est un moyeu débrayable à commande manuelle destiné au pont avant.
Les caractéristiques documentées comprennent notamment :
-
fonctionnement manuel
-
montage sur pont avant
-
30 cannelures
-
6 trous de fixation sur le moyeu AVM 463 standard
-
diamètre extérieur annoncé : 90 mm
-
remplacement des moyeux électriques d’origine sur les applications concernées
Une version renforcée AVM 463HP existe également pour ces applications.
REMPLACEMENT DES MOYEUX ÉLECTRIQUES D’ORIGINE
L’une des principales applications du AVM 463 concerne les Land Cruiser Série 7 initialement équipés de moyeux électriques.
Le remplacement par des moyeux manuels permet d’obtenir un système mécanique dont l’engagement est directement commandé par l’utilisateur.
Le conducteur sélectionne manuellement la position souhaitée sur chaque moyeu avant.
Cette configuration est particulièrement appréciée sur les véhicules utilisés en :
FONCTIONNEMENT DES MOYEUX MANUELS
Les moyeux débrayables AVM disposent de positions permettant de solidariser ou de désolidariser les roues avant de la transmission suivant la configuration du véhicule.
POSITION FREE
En position FREE, les moyeux sont déverrouillés.
Les roues avant peuvent alors être désolidarisées de la chaîne cinématique du pont avant lorsque la transmission du véhicule le permet.
Cette configuration est principalement utilisée lorsque les quatre roues motrices ne sont pas nécessaires.
POSITION LOCK
En position LOCK, les moyeux sont verrouillés.
Les roues sont alors reliées mécaniquement aux demi-arbres avant afin de permettre l’utilisation du pont avant lorsque la transmission quatre roues motrices est engagée.
INTÉRÊT D’UNE RÉNOVATION
Les moyeux sont placés directement au niveau des roues et travaillent dans un environnement particulièrement exposé.
En utilisation tout-terrain, ils peuvent subir :
Avec les années, la visserie et les éléments d’étanchéité peuvent nécessiter une intervention.
Le kit AVM 4463 permet de disposer des principaux éléments de visserie et joints nécessaires pour rénover correctement une paire de moyeux AVM 463.
KIT POUR DEUX MOYEUX
Contrairement à certains produits vendus à l’unité, ce kit est prévu pour intervenir sur les deux moyeux avant.
Il comprend donc la visserie, les cônes et les joints nécessaires pour effectuer une rénovation cohérente de la paire.
C’est particulièrement intéressant lors d’une restauration complète du train avant.
IDÉAL POUR UNE RESTAURATION DE LAND CRUISER
Les Toyota LJ70, LJ73, LJ77, KZJ70 et KZJ73 sont aujourd’hui des véhicules dont certains ont plusieurs décennies d’utilisation.
Au cours de leur vie, les moyeux peuvent avoir été :
-
remplacés
-
démontés
-
réparés
-
entretenus plusieurs fois
-
exposés à l’eau ou à la boue
-
utilisés intensivement en franchissement
Lors d’une restauration mécanique, la réfection des moyeux avant permet de repartir sur une base propre et correctement entretenue.
PRÉPARATION RAID ET VOYAGE
Avant un raid ou une expédition longue distance, le contrôle de la transmission est particulièrement important.
Sur un Land Cruiser équipé de moyeux manuels AVM, il est judicieux de contrôler :
Une rénovation préventive peut être envisagée lorsque l’historique d’entretien du moyeu est inconnu.
UTILISATION TOUT-TERRAIN
En franchissement, les moyeux doivent transmettre les efforts du pont avant aux roues lorsqu’ils sont verrouillés.
Leur fixation et leur état général sont donc importants pour conserver un fonctionnement fiable.
Les cônes et la visserie présents dans ce kit permettent notamment de remettre en état les éléments de fixation concernés lors de la rénovation.
CONSEILS AVANT DÉMONTAGE
Avant toute intervention, nettoyez soigneusement l’extérieur du moyeu.
Cela permet de limiter l’introduction de :
-
sable
-
poussière
-
terre
-
boue
-
corps étrangers
dans le mécanisme pendant le démontage.
Travaillez autant que possible dans un environnement propre.
CONSEILS DE RÉNOVATION
Lors du démontage :
-
repérez la position des différents éléments
-
contrôlez l’état du corps du moyeu
-
inspectez les composants internes
-
nettoyez soigneusement les pièces conservées
-
contrôlez les surfaces de contact
-
remplacez la visserie concernée
-
remplacez les joints papier
-
contrôlez les cônes
-
respectez les recommandations de montage AVM
Après remontage, vérifiez que le mécanisme fonctionne normalement avant d’utiliser le véhicule en conditions difficiles.
CONTRÔLE APRÈS MONTAGE
Après rénovation, contrôlez notamment :
-
le serrage des fixations
-
le positionnement du moyeu
-
le fonctionnement de la commande
-
le passage FREE / LOCK
-
l’absence de comportement anormal
Un essai du système quatre roues motrices peut ensuite être réalisé dans des conditions adaptées.
AVM 463 STANDARD ET AVM 463HP
Les applications Toyota concernées peuvent recevoir différentes versions du moyeu AVM.
On retrouve notamment :
La version HP correspond à une version renforcée destinée aux utilisations plus exigeantes.
Avant de commander des pièces de rénovation, relevez toujours la référence complète présente sur le moyeu afin de confirmer le montage.
ATTENTION AUX AUTRES MOYEUX DE LAND CRUISER
Les Toyota Land Cruiser Série 7 ont reçu de nombreux types de moyeux suivant :
On trouve ainsi plusieurs références AVM différentes sur les Land Cruiser.
Le simple fait de posséder un LJ70 ou un KZJ70 ne suffit donc pas à garantir que ce kit est adapté.
Le critère principal est la présence d’un moyeu AVM 463 compatible avec le kit AVM 4463.
CARACTÉRISTIQUES PRINCIPALES
-
Marque : AVM
-
Produit : kit de rénovation de moyeux manuels
-
Référence : AVM 4463
-
Pour moyeux : AVM 463
-
Application : paire de moyeux avant
-
Nombre de moyeux : 2
-
Véhicules principaux : Toyota Land Cruiser Série 7
-
Applications : LJ70, LJ73, LJ77, KZJ70 et KZJ73 selon montage
-
Moyeu correspondant : 30 cannelures
-
Utilisation : entretien et rénovation
-
Montage : pont avant

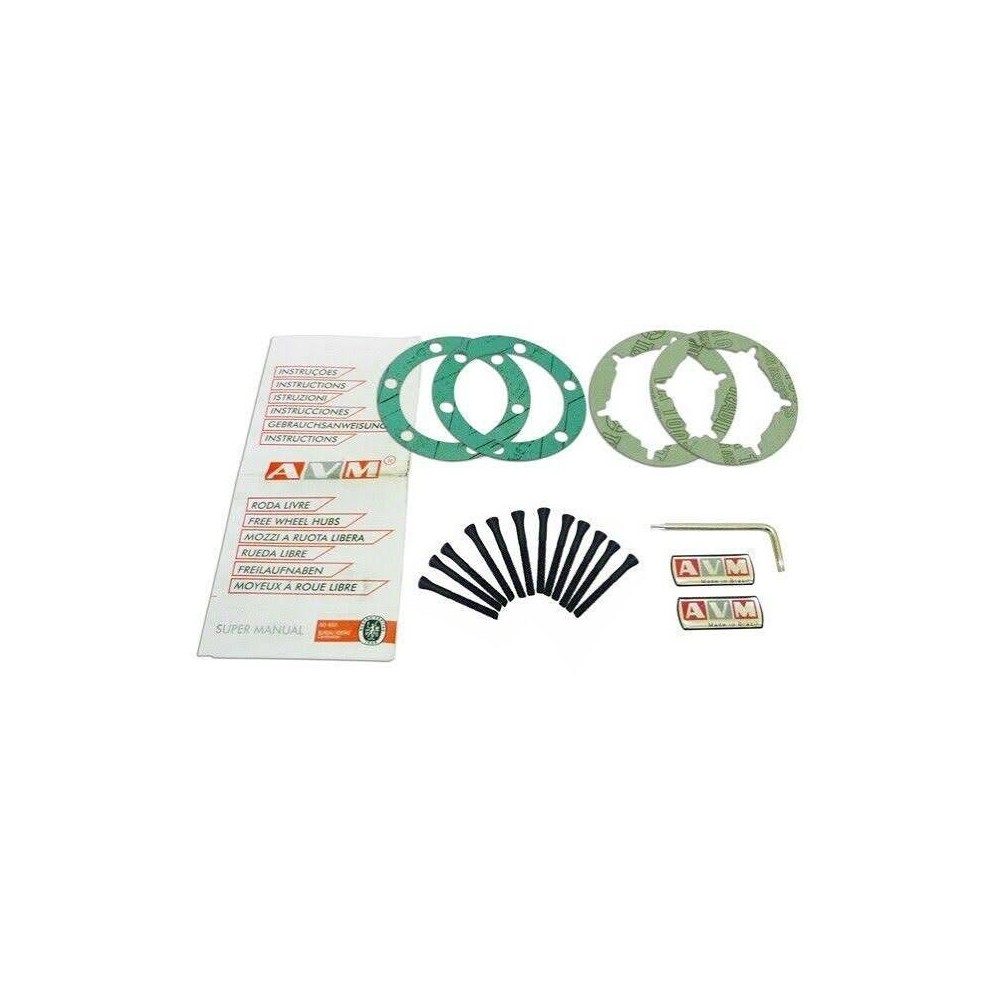

CONTENU
Le kit comprend :
-
12 vis Torx
-
12 vis Allen
-
12 cônes
-
4 joints papier
Kit complet pour une paire de moyeux.
VÉRIFICATION AVANT COMMANDE
Avant de commander, vérifiez directement la référence inscrite sur vos moyeux.
La référence recherchée est :
AVM 463
Si votre véhicule possède toujours ses moyeux électriques d’origine, ce produit n’est pas un kit permettant de les transformer en moyeux manuels : il s’agit d’un kit de rénovation destiné à des moyeux AVM 463 déjà installés.
Cette distinction est importante.
En cas de doute, vous pouvez nous communiquer :
Cela permettra de mieux identifier votre équipement.
EN RÉSUMÉ
Le kit de rénovation AVM 4463 est une solution dédiée à l’entretien d’une paire de moyeux débrayables manuels AVM 463.
Il comprend les vis Torx, vis Allen, cônes et joints papier nécessaires à la rénovation des deux moyeux.
Il est principalement destiné aux Toyota Land Cruiser Série 7 LJ70, LJ73, LJ77, KZJ70 et KZJ73 équipés du montage AVM 463, notamment en remplacement des moyeux électriques d’origine.
Une solution particulièrement intéressante pour la restauration, l’entretien préventif et la préparation d’un Land Cruiser destiné au tout-terrain, au raid ou au voyage.
