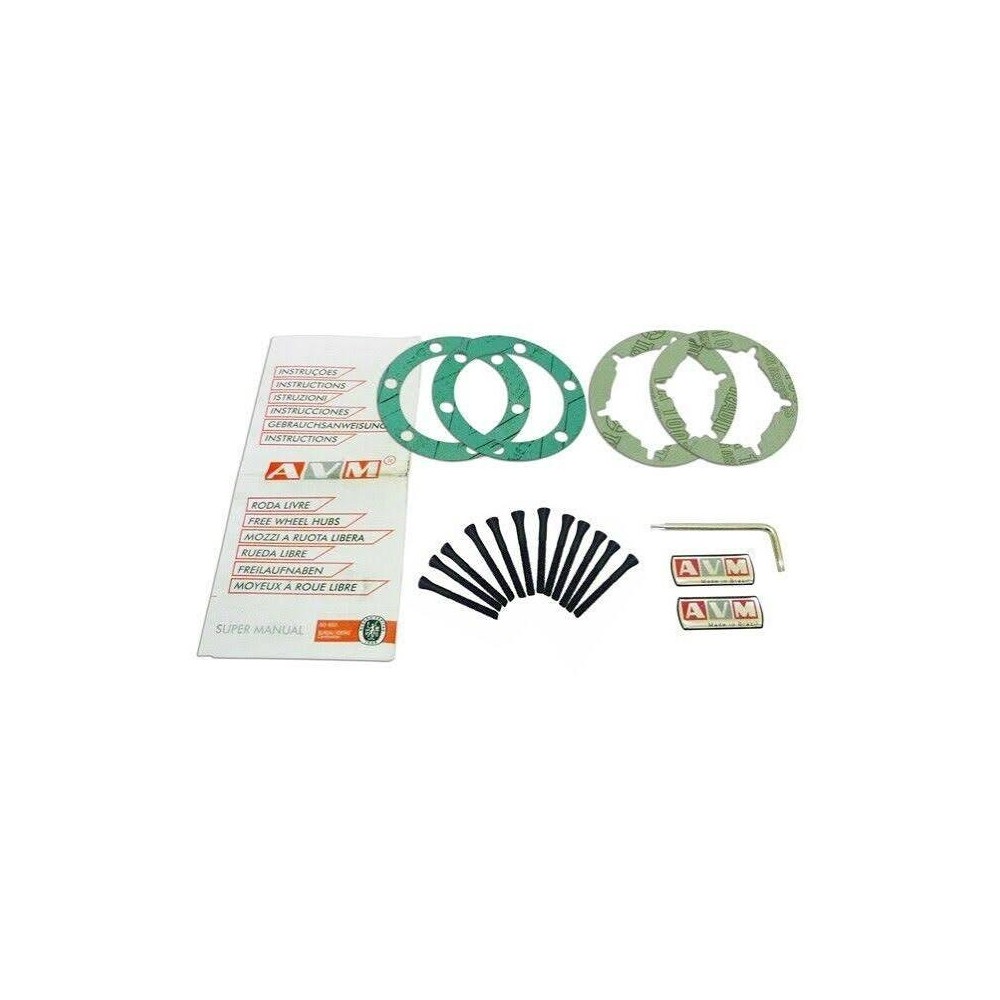

SERVICE KIT AVM 445 – KIT DE RÉNOVATION POUR MOYEUX MANUELS
Entretenez et remettez en état vos moyeux débrayables manuels AVM 445 avec le Service Kit correspondant, référence AVM 4410.
Ce kit est destiné aux propriétaires de 4x4 déjà équipés de moyeux manuels AVM 445 souhaitant effectuer leur entretien ou leur rénovation sans remplacer systématiquement les moyeux complets.
Le AVM 445 est particulièrement connu pour son montage sur les Nissan Patrol GR Y60 et Y61, ainsi que sur les Nissan Safari correspondants suivant les marchés.
RÉFÉRENCE
-
Marque : AVM
-
Produit : Service Kit / kit de rénovation
-
Référence moyeu : AVM 445
-
Référence Service Kit : AVM 4410
-
Type : moyeu débrayable manuel
-
Montage : pont avant
CARACTÉRISTIQUES DU MOYEU AVM 445
Le Service Kit AVM 4410 correspond aux moyeux AVM 445 présentant la configuration suivante :
-
31 cannelures
-
6 fixations
-
PCD : 90 mm
-
commande manuelle
-
montage sur pont avant
Ces caractéristiques permettent de compléter l'identification du moyeu, mais la référence AVM 445 inscrite sur celui-ci reste le meilleur moyen de vérifier la compatibilité avant commande.
VÉHICULES COMPATIBLES
Selon année, marché et configuration du pont avant :
NISSAN PATROL GR Y60
NISSAN PATROL GR Y61
Les catalogues spécialisés référencent notamment le AVM 445 sur les Patrol GR Y61 de la génération débutant en 1997.
FORD MAVERICK
Le AVM 445 est également documenté pour certaines applications :
La compatibilité doit impérativement être confirmée à partir du moyeu réellement installé.
AUTRES APPLICATIONS
Les tableaux d'application AVM associent également le AVM 445 à certains :
Compte tenu des nombreuses variantes internationales, nous recommandons de toujours vérifier la référence du moyeu plutôt que de commander uniquement à partir du modèle du véhicule.
POUR NISSAN PATROL GR Y60
Le Nissan Patrol GR Y60 est l'une des applications les plus connues du AVM 445.
Très apprécié en tout-terrain, le Y60 est régulièrement équipé de moyeux manuels sur les véhicules préparés pour :
Lorsque le véhicule est équipé de moyeux AVM 445, le Service Kit AVM 4410 permet d'effectuer leur entretien.
POUR NISSAN PATROL GR Y61
Le Patrol GR Y61 constitue également une application majeure du AVM 445.
Robuste et particulièrement apprécié pour les préparations raid et franchissement, le Y61 peut recevoir différents types de moyeux suivant son année, son origine et les modifications réalisées au cours de sa vie.
Il est donc essentiel de vérifier la présence de la référence :
AVM 445
avant de commander le Service Kit.
À QUOI SERT UN SERVICE KIT AVM ?
Un Service Kit est destiné à l'entretien d'un moyeu existant.
Il permet de remplacer les éléments d'entretien prévus pour la référence concernée lors d'une opération de démontage et de rénovation.
Cette solution évite de remplacer inutilement une paire complète de moyeux lorsque les composants principaux sont encore en bon état.
Elle est particulièrement intéressante dans le cadre :
-
d'une restauration
-
d'un entretien préventif
-
d'une révision du train avant
-
d'une préparation avant raid
-
d'un démontage des moyeux
-
d'une remise en état après utilisation intensive
POURQUOI ENTRETENIR SES MOYEUX ?
Les moyeux avant sont directement exposés aux conditions rencontrées par le véhicule.
En tout-terrain, ils peuvent être soumis à :
Un entretien périodique permet de contrôler leur état général et leur bon fonctionnement.
FONCTIONNEMENT D'UN MOYEU MANUEL AVM
Le moyeu manuel permet de connecter ou de déconnecter mécaniquement la roue avant du demi-arbre lorsque la transmission du véhicule le permet.
La sélection s'effectue directement au niveau du moyeu.
On retrouve généralement deux positions :
FREE
Le moyeu est déverrouillé.
Lorsque la conception de la transmission le permet, la roue avant est désolidarisée du demi-arbre.
Cette position est généralement utilisée en conduite deux roues motrices.
LOCK
Le moyeu est verrouillé.
La roue est alors reliée mécaniquement au demi-arbre afin de permettre au pont avant de transmettre le couple lorsque la transmission quatre roues motrices est engagée.
UNE SOLUTION SIMPLE POUR LE TOUT-TERRAIN
Les moyeux manuels sont particulièrement appréciés par les utilisateurs de 4x4 pour leur fonctionnement mécanique.
Ils sont très répandus sur les véhicules destinés au :
-
franchissement
-
raid
-
expédition
-
trial
-
voyage
-
chemins difficiles
-
utilisation agricole
-
utilisation forestière
-
compétition
Le AVM 445 fait partie des références bien connues sur Nissan Patrol.
31 CANNELURES
Le AVM 445 utilise une configuration à :
31 cannelures
Cette caractéristique est notamment documentée pour les applications Nissan Patrol et Safari.
Lors de l'identification du moyeu, vérifiez également le nombre de cannelures lorsque cela est nécessaire.
6 FIXATIONS
Le moyeu AVM 445 utilise :
6 fixations
avec un PCD de :
90 mm
La combinaison 31 cannelures / 6 fixations / PCD 90 mm correspond aux principales applications AVM 445 sur Patrol.
ENTRETIEN D'UN PATROL UTILISÉ EN FRANCHISSEMENT
Un Patrol préparé pour le franchissement sollicite fortement sa transmission.
Les gros pneumatiques, les blocages de différentiel, les croisements de pont importants et les terrains à forte adhérence augmentent les contraintes mécaniques.
Les moyeux doivent donc faire partie des composants contrôlés régulièrement.
Un entretien est particulièrement pertinent lorsque :
-
la commande devient difficile
-
le moyeu a été démonté
-
l'historique d'entretien est inconnu
-
le véhicule est en restauration
-
une révision complète du pont avant est effectuée
AVANT UN RAID OU UNE EXPÉDITION
Avant un voyage longue distance, vérifiez notamment :
-
fonctionnement des deux moyeux
-
passage entre les différentes positions
-
état des fixations
-
état général du mécanisme
-
absence de jeu anormal
-
absence de détérioration visible
Un entretien préventif est particulièrement intéressant lorsqu'un véhicule doit évoluer loin des infrastructures et des ateliers.
APRÈS DES PASSAGES DE GUÉ
Les véhicules utilisés régulièrement dans l'eau et la boue nécessitent une surveillance plus importante.
Après des utilisations particulièrement sévères, contrôlez les moyeux et le train avant.
Une infiltration de contaminants peut accélérer l'usure des composants mécaniques.
RESTAURATION D'UN PATROL Y60
Les premiers Patrol Y60 ont aujourd'hui plusieurs décennies.
Durant leur vie, ils peuvent avoir reçu différents équipements ou modifications.
Les moyeux d'origine ont parfois été remplacés par des moyeux AVM.
Lors d'une restauration, ne vous fiez donc pas uniquement à l'année du véhicule.
Contrôlez directement la référence présente sur le moyeu.
Si celui-ci porte la référence :
AVM 445
le Service Kit associé est :
AVM 4410
ATTENTION AUX DIFFÉRENTES VERSIONS AVM
Plusieurs versions de moyeux peuvent exister pour les Patrol.
On peut notamment rencontrer :
Cette fiche concerne spécifiquement le Service Kit du AVM 445 standard.
Ne commandez pas uniquement à partir de l'appellation Nissan Patrol Y60 ou Y61.
AVM 445 STANDARD
Le AVM 445 correspond au moyeu manuel standard.
Il ne doit pas être confondu avec certaines variantes renforcées portant des désignations complémentaires.
Avant commande, contrôlez précisément la référence présente sur le produit installé.
CONSEILS AVANT DÉMONTAGE
Avant de démonter les moyeux :
Travaillez dans un environnement aussi propre que possible.
LORS DE L'ENTRETIEN
Profitez du démontage pour contrôler :
Nettoyez correctement les composants conservés avant remontage.
Si le moyeu présente des dommages mécaniques importants, le Service Kit seul peut ne pas suffire à sa remise en état.
APRÈS REMONTAGE
Une fois l'intervention terminée, contrôlez :
Effectuez ensuite un essai de fonctionnement de la transmission dans un environnement adapté.
CARACTÉRISTIQUES TECHNIQUES
-
Marque : AVM
-
Produit : Service Kit
-
Référence Service Kit : AVM 4410
-
Pour moyeu : AVM 445
-
Type de moyeu : manuel débrayable
-
Nombre de cannelures : 31
-
Nombre de fixations : 6
-
PCD : 90 mm
-
Position : pont avant
-
Application principale : Nissan Patrol / Safari
-
Utilisation : entretien et rénovation
COMPATIBILITÉS PRINCIPALES
Selon montage :
Nissan
Ford
La compatibilité exacte dépend du moyeu monté sur le véhicule.
VÉRIFICATION AVANT COMMANDE
Avant de commander, vérifiez impérativement que vos moyeux portent la référence :
AVM 445
En cas de doute, relevez :
Cela permet d'éviter toute erreur liée aux différents montages existants.
EN RÉSUMÉ
Le Service Kit AVM 4410 pour moyeux AVM 445 est destiné à l'entretien et à la rénovation des moyeux débrayables manuels AVM 445.
Ces moyeux à 31 cannelures, 6 fixations et PCD 90 mm sont principalement utilisés sur les Nissan Patrol GR Y60 et Y61 / Safari GQ et GU, ainsi que sur certaines applications Ford Maverick et Pick-Up 4x4.
Une solution idéale pour entretenir des moyeux existants lors d'une restauration, d'une révision du pont avant ou d'une préparation avant raid, voyage ou utilisation tout-terrain intensive.
