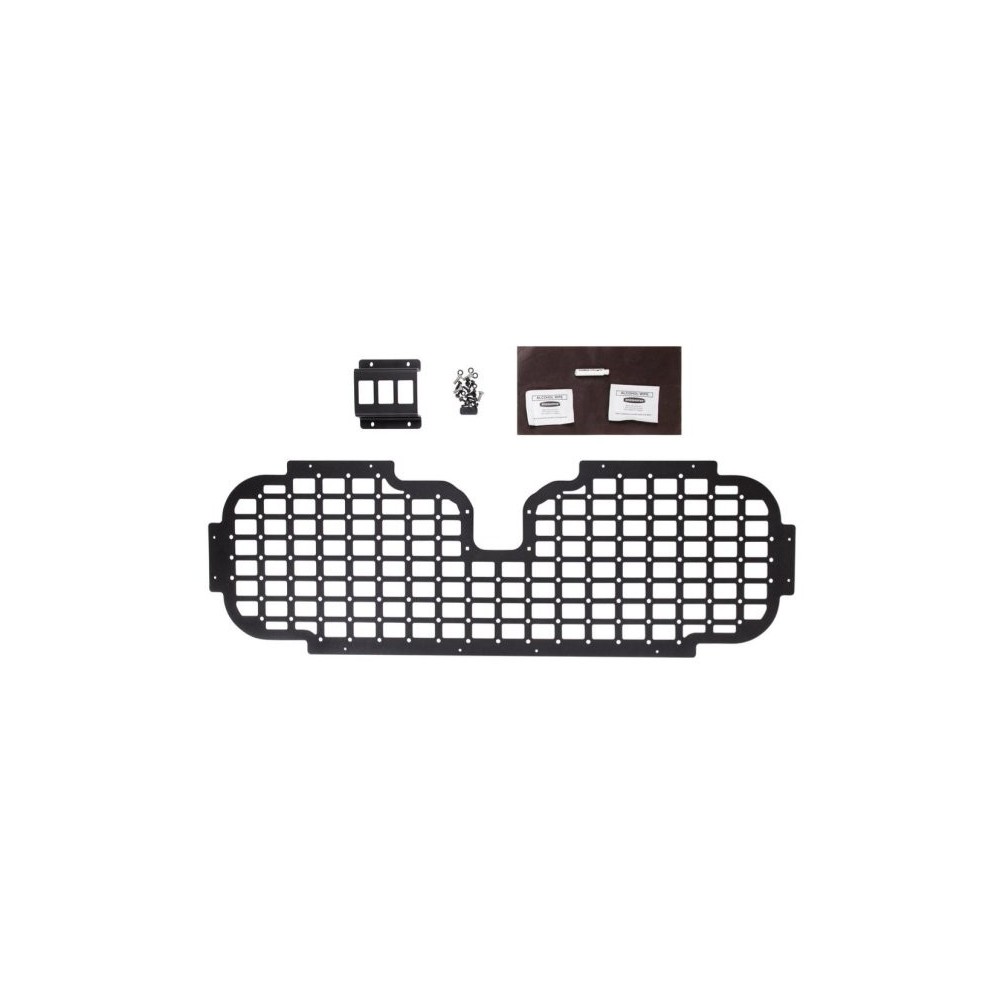

Grille de protection MOLLE ARB pour vitre latérale relevable de hard top Ascent
Optimisez à la fois la protection et l’organisation intérieure de votre hard top ARB Ascent avec la grille de protection MOLLE ARB référence 6600050.
Installée à l’intérieur du hard top, directement devant une vitre latérale relevable, cette grille métallique remplit deux fonctions essentielles :
PROTECTION + RANGEMENT
Elle crée une barrière physique entre le vitrage et le contenu transporté tout en transformant l’espace disponible devant la vitre en véritable panneau de rangement compatible avec le système MOLLE.
Une solution particulièrement intéressante pour les pick-up aménagés pour le voyage, le bivouac, le raid, le travail ou les sorties tout-terrain.
Référence ARB 6600050
Cette grille correspond à la référence :
ARB 6600050
Elle est spécifiquement développée pour la gamme de hard tops ARB Ascent équipée de vitres latérales relevables.
Elle peut être installée sur un hard top Ascent équipé ou non du cadre intérieur optionnel prévu par ARB.
Attention à la compatibilité
Cette grille n’est pas une grille universelle destinée à n’importe quel hard top.
Sa compatibilité est liée au :
HARD TOP ARB ASCENT
et à la configuration de sa vitre latérale relevable.
Elle peut donc équiper différents véhicules lorsque ceux-ci disposent du hard top ARB Ascent compatible, mais la compatibilité finale doit être vérifiée selon le modèle exact de hard top installé.
Montage intérieur
La grille est positionnée sur la face intérieure de la vitre latérale relevable.
Une fois installée, elle vient créer une séparation entre :
- le vitrage ;
- l’extérieur lorsque la vitre est ouverte ou entrebâillée ;
- le chargement ;
- les équipements présents dans le hard top.
Cette position permet également de conserver l’apparence extérieure du véhicule puisque la grille est intégrée à l’intérieur du canopy.
Protection de la vitre latérale
Lorsque le hard top transporte du matériel, des outils ou des équipements de bivouac, les objets peuvent se déplacer pendant la conduite.
Ce phénomène est particulièrement important sur :
- pistes ;
- chemins ;
- terrains accidentés ;
- franchissements ;
- routes dégradées.
La grille crée une barrière métallique entre le chargement et le vitrage, contribuant ainsi à protéger la vitre contre le contact direct avec les objets transportés.
Protection supplémentaire du chargement
La grille contribue également à limiter l’accès direct au contenu du hard top depuis la vitre latérale.
Elle constitue une barrière physique supplémentaire entre l’ouverture latérale et les équipements transportés.
Elle ne doit cependant pas être considérée comme un dispositif antivol absolu.
Son rôle est d’apporter une protection et une séparation supplémentaires tout en conservant les fonctions pratiques de la vitre latérale.
Véritable panneau MOLLE intégré
L’un des principaux avantages de cette grille ARB est sa conception :
MOLLE
Sa structure ajourée permet d’utiliser la grille comme panneau d’organisation.
Vous pouvez ainsi exploiter une surface habituellement inutilisée du hard top pour installer différents accessoires compatibles.
Organisation du matériel
Selon les systèmes de fixation utilisés, la grille MOLLE permet d’organiser :
- pochettes ;
- trousses ;
- petits outils ;
- sangles ;
- accessoires de bivouac ;
- matériel de récupération ;
- équipements de voyage ;
- accessoires compatibles MOLLE.
Le matériel fréquemment utilisé peut ainsi rester facilement accessible sans occuper le plancher ou les autres espaces de rangement du hard top.
Idéale pour les aménagements overland
Dans une préparation overland, chaque espace disponible compte.
Le panneau MOLLE permet d’utiliser la surface verticale située devant la vitre pour organiser une partie de l’équipement.
Il est particulièrement intéressant dans un hard top comprenant déjà :
- tiroirs ;
- réfrigérateur ;
- batterie auxiliaire ;
- compresseur ;
- matériel de cuisine ;
- équipements de bivouac ;
- matériel de récupération.
L’utilisation des surfaces verticales permet de conserver davantage d’espace au sol.
Construction en acier
La grille ARB 6600050 est fabriquée en :
ACIER
Cette construction apporte la rigidité nécessaire pour assurer sa fonction de barrière intérieure tout en servant de support pour les accessoires MOLLE compatibles.
Découpe laser
La fabrication utilise un procédé de :
DÉCOUPE LASER
Cette technologie permet d’obtenir une géométrie précise pour la structure ajourée du panneau.
La régularité des ouvertures est particulièrement importante pour permettre l’installation des différents systèmes de rangement MOLLE.
Finition thermolaquée
La grille reçoit une finition :
THERMOLAQUÉE
Cette finition protège l’acier tout en apportant un aspect propre et homogène adapté à l’intérieur du hard top Ascent.
La surface est indiquée comme :
SMOOTH / LISSE
Structure ajourée
La grille n’est pas constituée d’une plaque pleine.
Sa conception ajourée offre plusieurs avantages :
- compatibilité MOLLE ;
- réduction de l’encombrement visuel ;
- maintien de la visibilité ;
- circulation de l’air ;
- possibilités multiples de fixation.
Elle permet ainsi de combiner protection et fonctionnalité sans condamner complètement la vitre.
Conservation de la visibilité
Grâce à sa structure ouverte, il reste possible de voir à travers le vitrage.
Cette caractéristique est particulièrement importante lorsque le véhicule est utilisé quotidiennement ou lorsque les vitres du hard top participent à la visibilité autour du pick-up.
La quantité de visibilité restante dépend naturellement des accessoires installés sur le panneau MOLLE.
Compatible avec l’entrebâillement de la vitre Ascent
La grille peut également être utilisée lorsque la vitre latérale Ascent est placée en position d’entrebâillement.
Cette fonction permet de conserver une circulation d’air dans le hard top tout en maintenant la grille métallique entre l’ouverture extérieure et le contenu transporté.
C’est une caractéristique particulièrement intéressante pour :
- bivouac ;
- voyage ;
- stationnement ;
- ventilation du matériel ;
- transport d’animaux.
Ventilation du hard top
Lorsqu’elle est associée au système d’entrebâillement de la vitre Ascent, la grille permet de profiter d’une ventilation naturelle sans laisser une ouverture totalement libre vers l’intérieur du hard top.
La structure MOLLE ajourée ne bloque pas la circulation de l’air.
Transport d’animaux
La grille peut également constituer une barrière intérieure supplémentaire lors du transport d’animaux dans un hard top aménagé à cet usage.
Elle permet de conserver une séparation physique au niveau de la vitre tout en maintenant la circulation de l’air.
Elle ne remplace toutefois pas un dispositif de transport ou de retenue spécifiquement homologué pour un animal lorsque celui-ci est requis.
Vendue à l’unité
ATTENTION : VENDUE À L’UNITÉ
Le produit correspond à :
1 GRILLE MOLLE ARB 6600050
Si vous souhaitez équiper plusieurs vitres latérales compatibles, le nombre de grilles nécessaire doit être déterminé en conséquence.
Compatible avec ou sans cadre intérieur optionnel
ARB prévoit la compatibilité de cette grille avec les hard tops Ascent :
- avec cadre intérieur optionnel ;
- sans cadre intérieur optionnel.
Le système de montage est conçu pour venir s’intégrer au niveau du cadre intérieur de la vitre latérale.
Installation sur le cadre de vitre
La grille se monte sur la face intérieure du cadre de la vitre latérale relevable.
L’installation nécessite plusieurs opérations de positionnement, assemblage, perçage et fixation.
Support central
Un support central est fourni avec la grille.
Il doit dans un premier temps être assemblé sur celle-ci à l’aide de :
4 FIXATIONS M5
Le support participe au maintien correct du panneau une fois celui-ci positionné contre le cadre intérieur.
Perçage nécessaire
LE MONTAGE NÉCESSITE UN PERÇAGE
La notice prévoit le perçage du cadre aluminium avec un foret de :
Ø 3 MM
Il est donc important de positionner correctement la grille avant de réaliser les perçages.
Fixation par 12 vis
Après positionnement et perçage, la grille est fixée au cadre avec :
12 VIS 8G
La répartition des fixations permet de maintenir correctement le panneau sur le cadre intérieur.
Couples de serrage
Les couples de serrage indiqués sont :
FIXATIONS M5 : 6 NM
VIS 8G : 3,5 NM
Le respect des couples de serrage permet d’éviter un serrage insuffisant ou excessif des différents éléments.
Badge ARB
Un badge ARB adhésif est fourni.
Il se positionne sur la grille après l’installation.
Temps de montage
ARB annonce un temps de montage d’environ :
30 MINUTES
pour cette installation.
Ce temps peut naturellement varier selon :
- l’expérience de l’installateur ;
- l’outillage disponible ;
- la configuration du hard top ;
- les équipements déjà présents.
Installation par une personne
Le montage est prévu pour pouvoir être effectué par :
1 PERSONNE
Il reste recommandé de travailler soigneusement, notamment lors du positionnement et du perçage du cadre.
Idéale pour un pick-up de voyage
Cette grille constitue un équipement particulièrement intéressant pour un pick-up équipé d’un hard top Ascent et utilisé pour :
- voyage ;
- raid ;
- overland ;
- bivouac ;
- camping ;
- randonnée 4x4 ;
- travail ;
- assistance ;
- expédition.
Elle permet de mieux organiser les petits équipements tout en ajoutant une séparation physique devant la vitre.
Une solution deux-en-un
L’intérêt principal du produit est de réunir deux fonctions dans un seul accessoire :
1 – PROTECTION
Une grille métallique entre le vitrage et le chargement.
2 – ORGANISATION
Une surface MOLLE permettant de fixer différents équipements.
Cette combinaison permet d’exploiter intelligemment l’espace intérieur du hard top.
Caractéristiques techniques
- Marque : ARB
- Référence : 6600050
- Produit : grille de protection / panneau MOLLE
- Application : hard top ARB Ascent
- Position : intérieur de vitre latérale relevable
- Quantité : 1 grille
- Matériau : acier
- Fabrication : découpe laser
- Finition : thermolaquage
- Surface : lisse / Smooth
- Structure : ajourée type MOLLE
- Compatibilité accessoires MOLLE : oui
- Conservation de la visibilité : oui
- Compatible entrebâillement vitre : oui
- Compatible avec cadre intérieur optionnel : oui
- Compatible sans cadre intérieur optionnel : oui
- Montage : intérieur
- Perçage nécessaire : oui
- Diamètre de perçage indiqué : 3 mm
- Fixations panneau : 12 vis 8G
- Fixations support central : 4 M5
- Couple M5 : 6 Nm
- Couple vis 8G : 3,5 Nm
- Temps de montage annoncé : environ 30 minutes
- Nombre de personnes : 1
- Badge ARB : fourni
Fonctions principales
- Protection intérieure de la vitre
- Séparation entre vitrage et chargement
- Surface de rangement MOLLE
- Organisation des accessoires
- Fixation de pochettes compatibles
- Conservation de la visibilité
- Conservation de la circulation d’air
- Utilisation possible avec vitre entrebâillée
- Barrière supplémentaire lors du transport d’animaux
Points forts
- Produit ARB
- Référence 6600050
- Développé pour hard top Ascent
- Construction acier
- Découpe laser
- Finition thermolaquée
- Surface lisse
- Système MOLLE intégré
- Vendue à l’unité
- Installation intérieure
- Protection du vitrage
- Protection du chargement
- Optimisation du rangement
- Structure ajourée
- Visibilité conservée
- Ventilation conservée
- Compatible avec l’entrebâillement de la vitre
- Compatible avec ou sans cadre intérieur optionnel
- Montage réalisable par une personne
- Temps annoncé environ 30 minutes
Pourquoi installer une grille MOLLE dans un hard top Ascent ?
Dans un pick-up aménagé, l’espace intérieur est rapidement occupé par les équipements de voyage ou de travail.
Le panneau MOLLE permet d’exploiter une zone verticale qui resterait autrement inutilisée.
Il devient alors possible de garder les accessoires les plus fréquemment utilisés à portée de main tout en libérant de l’espace dans :
- les tiroirs ;
- les caisses ;
- les rangements ;
- le plancher du hard top.
En parallèle, la construction en acier apporte une véritable séparation devant le vitrage.
Avant commande
Vérifiez impérativement que votre véhicule est équipé d’un :
HARD TOP ARB ASCENT AVEC VITRE LATÉRALE RELEVABLE COMPATIBLE
La référence 6600050 n’est pas un panneau MOLLE universel pour tous les hard tops.
Le produit est vendu à l’unité.
L’installation nécessite le perçage du cadre aluminium avec un foret de 3 mm.
Respectez les instructions de montage et les couples de serrage indiqués afin d’assurer une installation correcte.
Lorsque des accessoires sont installés sur la grille MOLLE, assurez-vous qu’ils sont correctement fixés et qu’ils ne gênent ni le fonctionnement de la vitre ni les autres équipements présents dans le hard top.
