Frigo à compression, éclairage de bivouac, prises USB, convertisseur 230 V, compresseur, chauffage stationnaire, pompe à eau… Dès que l'on commence à équiper sérieusement un véhicule tout-terrain pour le voyage ou le bivouac, les besoins en électricité augmentent très rapidement. La batterie d'origine, conçue avant tout pour le démarrage, ne suffit plus. La solution la plus fiable et la plus éprouvée consiste alors à installer une deuxième batterie sur un 4x4, aussi appelée batterie auxiliaire ou batterie de servitude.
Mais attention : une installation mal dimensionnée peut entraîner une batterie de démarrage déchargée, une mauvaise recharge de la batterie auxiliaire, une surchauffe des câbles, une usure prématurée des batteries et, dans les cas les plus graves, un risque de court-circuit ou d'incendie. Ce guide Kayman Off Road vous explique en détail comment concevoir, dimensionner et réaliser une installation double batterie 4x4 fiable et performante.
Pourquoi installer une deuxième batterie dans un 4x4 ?
La batterie d'origine de votre véhicule est une batterie de démarrage. Son rôle principal est de fournir une très forte intensité pendant quelques secondes afin d'entraîner le démarreur, puis d'être rechargée par l'alternateur. Elle n'est pas conçue pour alimenter pendant plusieurs heures un ensemble d'accessoires lorsque le moteur est arrêté.
C'est pourtant exactement ce que l'on demande à un 4x4 aménagé pour le bivouac ou le raid. Une batterie auxiliaire 4x4 permet d'alimenter indépendamment :
- Un réfrigérateur ou une glacière à compression
- L'éclairage intérieur ou extérieur
- Des prises USB et USB-C
- Des prises 12 V
- Un compresseur
- Une pompe à eau
- Un chauffage stationnaire
- Du matériel photo ou informatique
- Un convertisseur 12 V / 230 V
- Différents équipements de bivouac et accessoires électriques
Le principal avantage est simple : vous utilisez l'énergie de la batterie auxiliaire sans vider la batterie nécessaire au démarrage du véhicule. Après une nuit ou plusieurs jours de bivouac, le véhicule doit toujours pouvoir démarrer.
Batterie de démarrage et batterie auxiliaire : deux fonctions différentes
Il est essentiel de bien distinguer ces deux rôles avant de concevoir votre installation.
Batterie de démarrage
Elle est conçue pour fournir une très forte puissance pendant une courte durée. Elle doit être capable d'alimenter le démarreur avec plusieurs centaines d'ampères pendant quelques secondes seulement.
Batterie auxiliaire (batterie de servitude)
Elle doit au contraire fournir une puissance plus faible pendant une longue durée. On recherche une batterie adaptée aux cycles de charge et de décharge répétés. C'est pourquoi une batterie de servitude AGM ou LiFePO4 sera bien plus adaptée qu'une simple deuxième batterie de démarrage.
Comment fonctionne une installation double batterie ?
Le principe général d'une double batterie 4x4 est le suivant :
Alternateur → batterie moteur → système de gestion de charge → batterie auxiliaire → consommateurs
Lorsque le moteur fonctionne, l'alternateur recharge la batterie moteur et permet également de recharger la batterie auxiliaire. Lorsque le moteur est coupé, les deux batteries doivent être isolées électriquement afin que les accessoires ne puissent pas vider la batterie moteur. C'est le rôle du coupleur-séparateur ou, sur les installations modernes, du chargeur DC-DC.

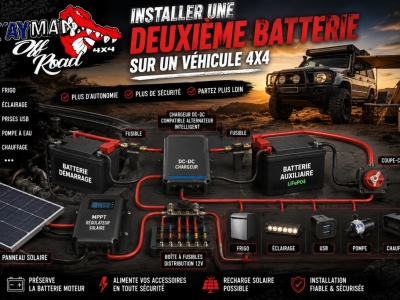

Schéma simplifié d'une installation moderne
Voici l'architecture type d'une installation bien conçue :
ALTERNATEUR
↓
BATTERIE DE DÉMARRAGE
↓
FUSIBLE
↓
CHARGEUR DC-DC
↓
FUSIBLE
↓
BATTERIE AUXILIAIRE
↓
COUPE-CIRCUIT / PORTE-FUSIBLES
↓
CONSOMMATEURS 12 V
Les consommateurs peuvent être : frigo, éclairage, USB, pompe, chauffage, compresseur, convertisseur, accessoires de bivouac.
Si l'installation intègre des panneaux solaires :
PANNEAU SOLAIRE → RÉGULATEUR MPPT → BATTERIE AUXILIAIRE
Certains chargeurs DC-DC peuvent gérer simultanément l'alternateur et les panneaux solaires, ce qui simplifie grandement le câblage.
Coupleur-séparateur ou chargeur DC-DC ?
C'est probablement l'une des questions les plus importantes lors de la conception d'une installation électrique 4x4.
Le coupleur-séparateur
Le coupleur-séparateur est une solution historiquement très utilisée. Son fonctionnement est relativement simple : lorsque la tension de la batterie moteur augmente (alternateur en fonctionnement), le coupleur relie les deux batteries. Lorsque le moteur est arrêté et que la tension diminue, il les sépare.
Avantages :
- Système relativement simple
- Coût généralement contenu
- Peu d'électronique
- Intéressant sur certains véhicules anciens
- Capable de transférer des intensités importantes selon le modèle
Limites : sur les véhicules récents équipés d'un alternateur intelligent, la tension délivrée peut varier fortement. Un simple coupleur peut alors ne plus permettre une recharge correcte de la batterie auxiliaire.
Pourquoi les alternateurs intelligents changent la donne
Les véhicules récents utilisent de plus en plus des alternateurs commandés par le calculateur moteur. Contrairement à un alternateur traditionnel délivrant une tension relativement stable, un alternateur intelligent 4x4 fait varier sa tension en fonction de l'état de charge de la batterie, de la consommation électrique, des phases d'accélération ou de décélération, de la température et de la stratégie énergétique du véhicule.
La tension peut donc parfois devenir insuffisante pour charger correctement une batterie auxiliaire via un simple relais.
Le chargeur DC-DC : la solution moderne
Le chargeur DC-DC est installé entre la batterie moteur et la batterie auxiliaire. Il ne se contente pas de connecter les deux batteries : il transforme et régule la tension provenant du véhicule afin d'appliquer à la batterie auxiliaire un véritable cycle de charge adapté à sa technologie (plomb, AGM, GEL ou LiFePO4).
Avantages du chargeur DC-DC :
- Recharge contrôlée et optimisée
- Protection de la batterie moteur
- Compatibilité avec les alternateurs intelligents
- Profil de charge adapté à la batterie auxiliaire
- Meilleure exploitation d'une batterie lithium
- Limitation du courant demandé à l'alternateur
- Possibilité de gestion solaire intégrée sur certains modèles
À titre d'exemple, le CTEK D250SE accepte les batteries plomb, AGM, GEL et LiFePO4, délivre jusqu'à 20 A et dispose d'une entrée alternateur et solaire avec régulation MPPT. Il est également conçu pour fonctionner avec les alternateurs pilotés. Le Victron Orion XS intègre quant à lui une détection du fonctionnement moteur et une compatibilité avec les alternateurs intelligents.
Pour une préparation moderne destinée au raid, voyage, bivouac ou overlanding, le chargeur DC-DC 4x4 constitue souvent la solution la plus intéressante.
Quelle batterie auxiliaire choisir ?
Deux technologies dominent aujourd'hui les installations 4x4 : AGM et LiFePO4.
Batterie AGM : simple et éprouvée
La batterie AGM 4x4 est une batterie plomb étanche très répandue dans les installations auxiliaires.
Avantages : technologie éprouvée, prix inférieur au lithium, bonne résistance, installation simple, disponible dans de nombreuses capacités.
Inconvénients : poids élevé (une AGM de 100 Ah peut dépasser 25 kg), volume important, capacité réellement exploitable plus limitée, durée de vie fortement influencée par la profondeur des décharges, recharge moins rapide.
Batterie LiFePO4 : légère et performante
Les batteries lithium fer phosphate, appelées LiFePO4 4x4 ou LFP, sont devenues extrêmement populaires dans les véhicules de voyage.
Avantages : poids réduit, grande capacité utile, tension stable pendant la décharge, excellente efficacité énergétique, recharge rapide, grand nombre de cycles de charge/décharge.
Contraintes : prix d'achat supérieur, nécessité d'un système de charge compatible, présence indispensable d'un BMS adapté, attention particulière à la charge à basse température, câblage et protections devant être correctement dimensionnés.
Une batterie LiFePO4 de 100 Ah fournit beaucoup plus d'énergie réellement exploitable qu'une batterie plomb de même capacité nominale.
AGM ou LiFePO4 : que choisir ?
Pour une utilisation occasionnelle avec quelques accessoires, une batterie AGM reste parfaitement pertinente. Pour un véhicule destiné au voyage, au raid, au bivouac fréquent, à l'overlanding ou au camping autonome avec frigo permanent et nombreux équipements, le LiFePO4 devient particulièrement intéressant.
Quelle capacité choisir ?
La capacité d'une batterie est exprimée en ampères-heures (Ah). Choisir « une batterie de 100 Ah » parce que cette capacité est courante n'est pas la meilleure méthode. Il faut calculer sa consommation.
Calculer sa consommation électrique
La formule de base : Énergie (Wh) = Tension (V) × Capacité (Ah). Une batterie 12 V de 100 Ah représente théoriquement environ 1 200 Wh, mais toute cette énergie n'est pas nécessairement exploitable.
Exemple de consommation quotidienne en bivouac
| Équipement | Consommation moyenne | Utilisation | Énergie/jour |
|---|---|---|---|
| Frigo 12 V | 35 W | Cyclique | ~400 Wh |
| Éclairage LED | 15 W | 4 h | 60 Wh |
| Téléphones / USB | — | — | 50 Wh |
| Pompe à eau | 50 W | 15 min | 12,5 Wh |
| Ordinateur | 60 W | 2 h | 120 Wh |
| Divers | — | — | 100 Wh |
| Total | ~740 Wh/jour |
Il faut ensuite ajouter une marge de sécurité. Une petite batterie auxiliaire peut rapidement devenir insuffisante si le véhicule reste plusieurs jours sans rouler et sans production solaire.
Repères de capacité
- 50 à 75 Ah : installation légère (éclairage, USB, petit frigo, sorties courtes)
- 100 Ah : excellent compromis pour frigo, éclairage, recharge téléphone, pompe et quelques accessoires
- 150 à 200 Ah : installation autonome avec gros frigo, chauffage, informatique, convertisseur, bivouac prolongé
- Plus de 200 Ah : expéditions ou cellules aménagées avec des besoins énergétiques importants
La section des câbles : un élément essentiel
Une erreur très fréquente consiste à sous-dimensionner les câbles. Plus le courant est important et plus la distance est longue, plus la section doit être élevée. Une section insuffisante provoque : chute de tension, échauffement, pertes énergétiques, mauvaise recharge et risque de détérioration du câblage.
La section doit être calculée en fonction du courant maximal, de la longueur aller-retour, de la chute de tension admissible, du mode de pose et de la température.
Ordres de grandeur indicatifs
- 6 mm² : circuits modérés
- 10 mm² : intensités plus importantes
- 16 mm² : certaines liaisons DC-DC
- 25 mm² et plus : intensités élevées
- 35 / 50 / 70 mm² : gros consommateurs comme les convertisseurs puissants ou systèmes de treuillage
Une installation de 20 A située à 50 cm de la batterie et une installation de 50 A située à plusieurs mètres n'ont évidemment pas les mêmes besoins. Suivez toujours les recommandations du fabricant de l'appareil installé. Retrouvez notre gamme de fournitures électriques adaptées à la préparation 4x4.
Les fusibles : absolument indispensables
Le fusible protège avant tout le câble. Son calibre doit être adapté à la section du conducteur et au courant admissible du circuit. Un point fondamental : un câble directement connecté à une batterie doit être protégé au plus près de sa source d'énergie.
Pourquoi ? Parce qu'une batterie peut délivrer une intensité extrêmement élevée lors d'un court-circuit. Si un câble positif frotte contre la carrosserie et que son isolation est détruite, l'intensité peut provoquer un échauffement violent et un incendie.
Où placer les fusibles ?
Batterie moteur (+) → Fusible → Chargeur DC-DC → Fusible → Batterie auxiliaire (+)
Batterie auxiliaire (+) → Fusible principal / coupe-circuit → Boîte à fusibles → Circuits consommateurs
Chaque circuit possède ensuite son propre fusible : frigo, éclairage, pompe, USB, chauffage, etc. Il y a une batterie de chaque côté du chargeur DC-DC : les deux côtés doivent être protégés.
Où installer la deuxième batterie ?
Sous le capot moteur
Installation courante sur certains 4x4 disposant de suffisamment de place. Câblage court et accès facile, mais chaleur importante, vibrations et espace limité. Toutes les batteries ne sont pas prévues pour un compartiment moteur.
Dans le coffre
Solution très répandue. La batterie peut être installée derrière un siège, dans une aile, dans un tiroir ou dans un caisson technique. Cette configuration convient particulièrement bien aux installations LiFePO4.
Dans la benne d'un pick-up
Sur un Toyota Hilux, Ford Ranger, Isuzu D-Max, Volkswagen Amarok ou autre pick-up, la batterie auxiliaire pick-up peut être intégrée dans la benne, un hard-top, un caisson ou un système de tiroirs. Il faudra prendre en compte l'étanchéité, la poussière, la longueur des câbles et la protection mécanique.
Dans tous les cas, la batterie doit être solidement fixée. En tout-terrain, elle subit vibrations, chocs, fortes accélérations verticales, dévers et freinages. Une batterie de plusieurs kilogrammes ne doit jamais pouvoir se déplacer.
Ajouter un panneau solaire
Le solaire est probablement le meilleur complément d'une installation double batterie destinée au bivouac. Lorsque le véhicule roule, l'alternateur recharge la batterie. Lorsqu'il reste stationné, le panneau solaire 4x4 prend le relais. Cela permet notamment de compenser la consommation permanente d'un réfrigérateur.
Panneau fixe ou panneau portable ?
Panneau fixe : installé sur galerie, tente de toit, hard-top ou cellule. Recharge automatique, aucune manipulation, production pendant la conduite et le stationnement. Inconvénient : à l'ombre quand le véhicule est garé à l'ombre.
Panneau portable : peut être installé au soleil pendant que le véhicule reste à l'ombre. Très intéressant pour les bivouacs de plusieurs jours.
Régulateur MPPT
Un panneau solaire ne doit pas être raccordé directement à une batterie. On utilise un régulateur solaire. Le MPPT optimise le point de fonctionnement du panneau afin d'améliorer l'exploitation de l'énergie disponible. Certains chargeurs DC-DC intègrent directement cette fonction.
Quelle puissance solaire ?
- 100 W : recharge d'appoint
- 150 à 200 W : maintien d'un frigo et des petits consommateurs en bivouac
- 300 W et plus : installation énergivore ou recherche d'autonomie supérieure
La production réelle dépend de l'ensoleillement, de l'orientation, de la température, des ombres, de la saison et de l'état de charge de la batterie. Découvrez l'ensemble de nos solutions d'autonomie électrique 4x4.
Et le treuil ? Peut-on le brancher sur la batterie auxiliaire ?
Un treuil électrique est un cas particulier. Il peut demander plusieurs centaines d'ampères sous forte charge. Il ne doit pas être considéré comme un simple consommateur au même titre qu'un frigo.
Le câblage d'un treuil doit être conçu spécifiquement en fonction de sa puissance, de la batterie, de l'alternateur, de la longueur des câbles et de la stratégie électrique globale du véhicule. Ne branchez pas automatiquement un treuil sur une batterie lithium de servitude sans vérifier la capacité de décharge du BMS et les recommandations des fabricants.
Attention au convertisseur 230 V
Un convertisseur permet d'obtenir du 230 V à partir de la batterie 12 V. Mais plus sa puissance est élevée, plus l'intensité demandée côté batterie devient considérable.
Intensité = Puissance ÷ Tension. Un appareil de 1 000 W alimenté en 12 V demande théoriquement environ 83 A, et davantage en pratique compte tenu du rendement. Avec un convertisseur de 2 000 W, les intensités deviennent énormes. Cela impose des câbles de forte section, des connexions parfaites, des fusibles adaptés et une batterie capable de délivrer le courant demandé.
Installation étape par étape
1. Calculer les besoins
Listez tous les consommateurs et estimez leur consommation quotidienne.
2. Choisir la batterie auxiliaire
Déterminez la technologie (AGM ou LiFePO4), la capacité, le courant maximal, les dimensions, l'emplacement et le poids. Pour une batterie lithium, vérifiez les caractéristiques du BMS.
3. Identifier le type d'alternateur
Sur un véhicule ancien, un système simple peut parfois suffire. Sur un véhicule récent avec alternateur piloté, un chargeur DC-DC compatible sera préférable.
4. Choisir le chargeur DC-DC
Vérifiez la compatibilité avec la tension du véhicule, le type d'alternateur, la technologie de batterie et le courant de charge souhaité (20 A, 30 A, 50 A…).
5. Choisir l'emplacement
La batterie doit être correctement fixée, protégée, accessible pour la maintenance et installée conformément aux prescriptions du fabricant.
6. Calculer les sections de câble
Mesurez réellement la longueur des câbles. La distance est essentielle, pas seulement le courant.
7. Installer les protections
Fusible côté batterie moteur, fusible côté batterie auxiliaire, fusible principal, fusibles individuels, coupe-circuit.
8. Installer le chargeur
Respectez l'orientation et la ventilation. Certains chargeurs dégagent une chaleur importante. Victron recommande pour certains Orion XS un montage vertical sur une surface ininflammable avec un espace libre pour le refroidissement.
9. Installer la distribution électrique
Boîte à fusibles, busbars si nécessaire, prises, éclairage, accessoires. Identifiez les câbles : dans quelques années, vous serez content de savoir immédiatement quel câble alimente quoi.
10. Configurer le chargeur
Sélectionnez le profil correspondant à la batterie installée. Les tensions de charge diffèrent selon les technologies. Utilisez les paramètres recommandés par le fabricant de votre batterie.
11. Tester l'installation
Vérifiez les tensions, le courant de charge, le fonctionnement moteur arrêté et tournant, la température des connexions, les fusibles et les consommateurs. Après les premiers kilomètres, contrôlez le serrage des connexions.
Les erreurs à éviter
- Relier directement deux batteries différentes : mettre simplement deux batteries en parallèle permanent n'est pas une bonne solution. Technologies, capacités, états de charge et résistances internes peuvent différer.
- Installer une batterie lithium sans chargeur adapté : une LiFePO4 possède des caractéristiques de charge différentes d'une batterie plomb.
- Sous-dimensionner les câbles : câble trop petit = pertes + chute de tension + chaleur = mauvaise installation.
- Installer le fusible trop loin de la batterie : la portion entre la batterie et le fusible reste non protégée.
- Négliger les connexions : un excellent câble avec une mauvaise cosse reste une mauvaise connexion. Utilisez cosses adaptées, sertissage correct et protection thermorétractable.
- Oublier les vibrations : un 4x4 n'est pas un camping-car sur autoroute. Les câbles doivent être fixés et protégés contre les frottements.
- Installer le DC-DC sans ventilation : un chargeur puissant peut dégager beaucoup de chaleur.
- Négliger l'alternateur : installer une énorme batterie lithium et un DC-DC très puissant ne signifie pas que l'alternateur peut fournir indéfiniment le courant demandé.
Notre configuration idéale pour un 4x4 moderne
Pour un véhicule récent utilisé régulièrement en voyage et bivouac, nous privilégions généralement cette architecture :
Batterie moteur d'origine
↓ Protection
↓ Chargeur DC-DC compatible alternateur intelligent
↓ Protection
↓ Batterie LiFePO4 avec BMS
↓ Coupe-circuit
↓ Distribution protégée
↓ Accessoires
Avec en complément : panneau solaire + MPPT + contrôleur de batterie (shunt). Cette architecture offre un excellent compromis entre autonomie, sécurité, évolutivité et protection de la batterie moteur.
L'association alternateur + DC-DC + batterie LiFePO4 + panneaux solaires constitue en 2025 l'une des architectures les plus polyvalentes pour préparer un 4x4 de raid, de voyage ou de bivouac.
FAQ – Deuxième batterie pour 4x4
Quelle batterie auxiliaire choisir pour un frigo 12 V ?
Une batterie d'environ 100 Ah constitue souvent une bonne base pour un frigo et quelques accessoires, mais le choix doit être effectué à partir de la consommation quotidienne réelle et de la capacité de recharge disponible.
AGM ou lithium pour un 4x4 ?
L'AGM reste intéressante pour une installation simple et économique. Le LiFePO4 est particulièrement pertinent lorsque l'on recherche une forte capacité utile, un poids réduit et une meilleure autonomie.
Peut-on mettre une batterie lithium avec une batterie moteur AGM ?
Oui, à condition d'utiliser un système de charge correctement adapté aux deux technologies, comme un chargeur DC-DC compatible.
Faut-il un coupleur-séparateur avec une batterie lithium ?
Pour une installation moderne, un chargeur DC-DC compatible lithium est généralement préférable à un coupleur-séparateur classique.
Peut-on brancher directement la deuxième batterie sur l'alternateur ?
Cette solution est déconseillée sans avoir étudié le type de batterie, le type d'alternateur et la gestion de charge du véhicule.
Quelle section de câble pour une deuxième batterie ?
Il n'existe pas de réponse unique. La section dépend du courant, de la longueur, de la chute de tension admissible et du type d'installation. Suivez toujours les recommandations du fabricant.
Faut-il un panneau solaire ?
Il n'est pas obligatoire, mais devient extrêmement intéressant pour le bivouac prolongé. Il permet de compenser la consommation du frigo et des accessoires lorsque le véhicule ne roule pas.
Peut-on alimenter un convertisseur 230 V avec la batterie auxiliaire ?
Oui, à condition de dimensionner correctement la batterie, le BMS, les câbles, fusibles et connexions en fonction de la puissance du convertisseur.
Une batterie auxiliaire de 100 Ah suffit-elle ?
Pour un frigo, de l'éclairage et quelques appareils électroniques, elle constitue une excellente base. Pour plusieurs jours d'autonomie ou des consommateurs importants, une capacité supérieure ou une production solaire sera souvent nécessaire.
Peut-on installer soi-même une deuxième batterie ?
Oui, à condition de maîtriser les bases de l'électricité automobile. Une batterie peut délivrer des courants extrêmement importants et un court-circuit peut provoquer un incendie. En cas de doute, faites réaliser ou contrôler l'installation par un professionnel.
Installer une batterie auxiliaire est probablement l'une des modifications les plus utiles pour transformer un 4x4 en véritable véhicule de voyage. Elle permet d'utiliser un frigo, de l'éclairage, des prises USB, un chauffage, une pompe à eau ou différents équipements de bivouac sans compromettre la capacité de démarrage du véhicule.
Mais une bonne installation double batterie repose sur un ensemble cohérent : batterie adaptée + système de charge adapté + câbles correctement dimensionnés + fusibles + distribution + fixation + surveillance. Sur les véhicules récents, l'arrivée des alternateurs intelligents et des batteries LiFePO4 rend le chargeur DC-DC particulièrement pertinent.
